NN4932-S-K-M-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：160 mm，外径：220 mm，厚度：60 mm。
价格区间：￥4305.77 - ￥5545.53【详情】
前缀列表：【NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离】后缀列表：【-S：外圈带油孔】【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NN4932-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其基本尺寸为内径160毫米，外径220毫米，厚度60毫米，采用英制单位换算后约合内径6.299英寸，外径8.661英寸，厚度2.362英寸。该轴承采用双列精密滚子布局，内外圈带挡边设计，能够承受较高的径向载荷和一定的双向轴向载荷。
通过特殊保持架结构与优化轮廓的滚子配合，该型号在高速运转条件下可保持平稳的旋转精度。内外圈可分离的设计便于安装维护和预游隙调整，同时强化了润滑剂的流动效率。此类轴承常见于精密机床主轴、工业电机或测试设备等对旋转精度和刚性要求较高的场景。其材料与热处理工艺经过针对性优化，有助于在长期运行时维持尺寸稳定性。
选型时需结合具体工况条件，综合考虑载荷分布、转速范围及环境特性等因素。合理的安装与润滑管理对发挥轴承性能具有重要影响。
N
N
4
9
3
2
-
S
-
K
-
M
-
S
P
NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：直径系列：超轻 9 系列
32：内径：160 mm
-S：外圈带油孔
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NN：
双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：
直径系列：超轻 9 系列
32：
内径：160 mm
-S：
外圈带油孔
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4932-S-M-SP |
| 锥孔型 | NN4932-S-K-M-SP | |

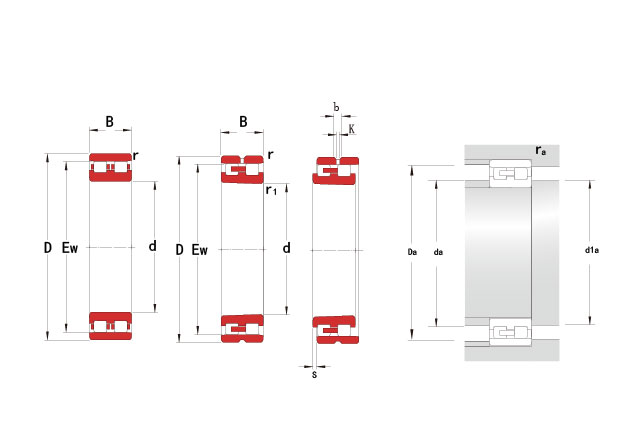

| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 220 |
| 宽度 | B | 60 |
| 高可实测 | r(min) | 2 |
| Fw(Ref.) | — | |
| Ew(Ref.) | 205 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 420 |
| 基本额定静载荷 | Cor | 760 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 4000 |
| 油润滑 | 4800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 169 |
| d1a(min) | 172 | |
| Da(max) | 211 | |
| Da(min) | 207 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| CC9(max) | 35 | |
| CC0(min) | 30 | |
| CC0(max) | 50 | |
| CC1(min) | 35 | |
| CC1(max) | 65 | |
| 直孔型 | CC1(min) | 10 |
| CC1(max) | 35 | |
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | 4 |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 6.19 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN4932KR轴承 精密圆柱滚子轴承 |
NSK | 160.00 X 220.00 X 60.00 | 华东 | 日本 | 1 | 5545.53 | ￥4508.56 | |
| NSK NN4932KR轴承 精密圆柱滚子轴承 |
NSK | 160.00 X 220.00 X 60.00 | 华东 | 日本 | 2 | 4994.69 | ￥4305.77 |
