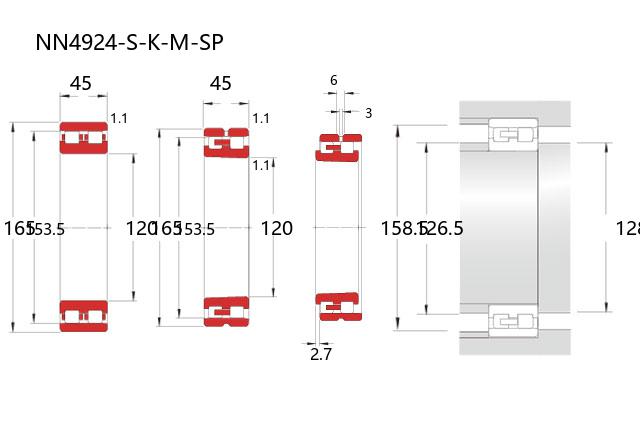

NN4924-S-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：45 mm。
价格区间：￥2378.53 - ￥3622.08【详情】
NN4924-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型结构。该轴承内径为120毫米，外径165毫米，厚度45毫米，适用于高精度机械设备的应用需求。其设计采用双列圆柱滚子布局，能够有效承受较大的径向负荷，同时具备良好的刚性表现。
在制造工艺方面，该轴承的滚子和滚道经过精密研磨与优化处理，有助于降低运转时的振动与噪声水平。其特殊内部结构设计对高速旋转工况具备一定适应性，可满足多数精密传动系统的使用要求。此类轴承通常应用于机床主轴、精密仪器等对旋转精度要求较高的领域。
该型号轴承在安装与维护时需注意保持清洁度，并确保恰当的润滑条件，以保障其长期运行的稳定性。通过合理的选型与应用，能够在相关设备中发挥良好的性能特点。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4924-S-M-SP |
| 双列NN型 | 锥孔型 | NN4924-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 宽度 | B | 45 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 153.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 211 |
| 基本额定静载荷 | Cor | 360 |
| 限制速度(rpm) | ||
| 脂润滑 | 5300 | |
| 油润滑 | 6400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.7 |
| 安装尺寸(mm) | ||
| da(min) | 126.5 | |
| d1a(min) | 128 | |
| Da(max) | 158.5 | |
| Da(min) | 156 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.62 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN4924KR轴承 精密圆柱滚子轴承 |
NSK | 120.00 X 165.00 X 45.00 | 华东 | 日本 | 12 | 2735.31 | ￥2378.53 | |
| NTN NN4924KC1NAP4轴承 精密圆柱滚子 |
NTN | 120 X 165 X 45 | 华南 | 日本 | 1 | 3622.08 | ￥2829.75 | |
| NSK NN4924KR轴承 精密圆柱滚子轴承 |
NSK | 120.00 X 165.00 X 45.00 | 华东 | 日本 | 10 | 3163.42 | ￥2452.26 | |
