NN4922-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构。该型号具备内径110mm、外径150mm及厚度40mm的紧凑尺寸，能够在有限空间内实现高负载支撑。其设计采用双列精密滚子与整体黄铜保持架组合，有效优化了径向刚度和运转平稳性。
此类轴承通过特殊热处理工艺与超精加工技术，使滚道与滚动体的几何精度控制在微米级范围。工作中可适应中高转速工况，同时对轴与座孔的加工误差具有一定补偿能力。选配的S-K-M-SP后缀表征了其在游隙分组、材质处理及精度等级方面的特殊配置，适用于需要同时满足高旋转精度与长期稳定性的设备。
在工业应用中，该型号常见于精密机床主轴、电主轴单元及航空航天测试设备等场景。其优势在于通过合理的径向载荷分布降低振动峰值，并在持续运转工况下维持温升稳定。用户需注意配合适当的润滑方案与安装工艺，以充分发挥其性能特性。

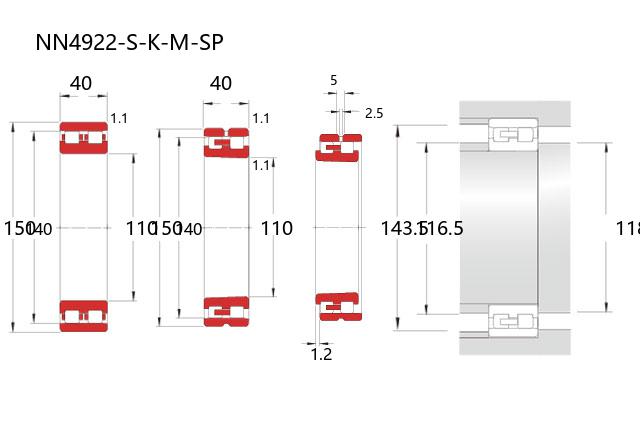

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4922-S-M-SP |
| 双列NN型 | 锥孔型 | NN4922-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 150 |
| 宽度 | B | 40 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 140 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 192 |
| 基本额定静载荷 | Cor | 335 |
| 限制速度(rpm) | ||
| 脂润滑 | 5800 | |
| 油润滑 | 7000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 116.5 | |
| d1a(min) | 118 | |
| Da(max) | 143.5 | |
| Da(min) | 142 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.92 | |
