NN4920-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径100毫米、外径140毫米、厚度40毫米，适用于对刚性和旋转精度要求较高的工业场景。该轴承采用精密加工的滚子和套圈，能够有效控制径向跳动，保证运转平稳性。
此类轴承通常采用高纯净度钢材制造，经过特殊热处理及表面研磨工艺，进一步优化了材料的稳定性和耐磨性能。其内部结构设计有助于分担径向载荷，适用于中高速运转条件。在机床主轴、精密仪器等设备中较为常见，能够满足复杂工况下的长期使用需求。
该型号轴承的保持架设计与润滑优化，有助于降低运转摩擦和温升。通过合理的配合与安装，可进一步提升系统整体性能，延长使用寿命。在实际应用中需注意环境清洁度与维护周期，以保持其精度特性。此类高精度元件在工业传动领域具有广泛的应用价值。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN4920-S-M-SP |
| 双列NN型 | 锥孔型 | NN4920-S-K-M-SP |

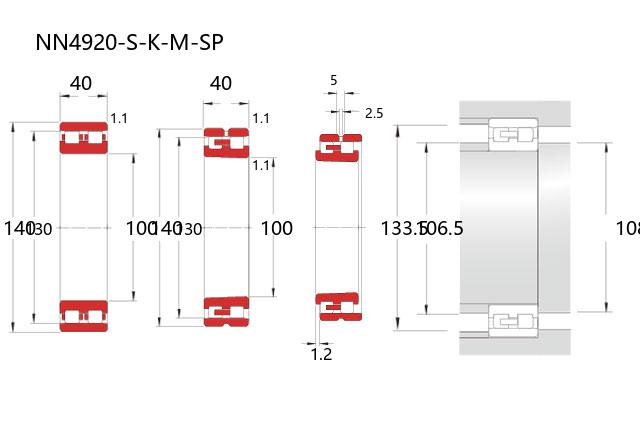

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 宽度 | B | 40 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 130 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 178 |
| 基本额定静载荷 | Cor | 295 |
| 限制速度(rpm) | ||
| 脂润滑 | 6300 | |
| 油润滑 | 7500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 106.5 | |
| d1a(min) | 108 | |
| Da(max) | 133.5 | |
| Da(min) | 132 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.76 | |
