NN3968-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计采用双列精密滚子布局，能够同时承受较高的径向负荷与一定的双向轴向载荷。该型号内圈带双挡边结构，两侧配置冲压钢保持架，有助于在高速工况下维持运转稳定性。

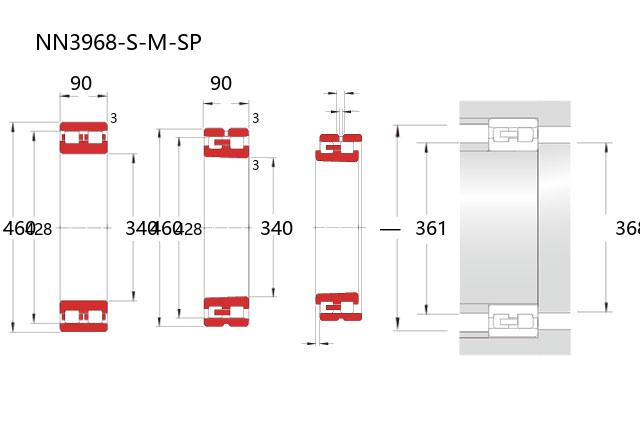

基本尺寸为内径340毫米、外径460毫米及厚度90毫米，适用于对安装空间有严格限制的精密设备。此类轴承常见于机床主轴、高精度旋转工作台等场景，其内部游隙与几何精度经过特殊优化，可满足精密分度系统对跳动误差的严苛要求。
通过选用优质钢材及特殊热处理工艺，该型号在长期连续运转条件下仍能保持尺寸稳定性。装配过程中需注意配合面的公差控制与润滑清洁度，以确保轴承性能的充分发挥。其结构特点使得该型号在高速、高刚性应用场景中展现出良好的综合性能。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3968-S-M-SP |
| 双列NN型 | 锥孔型 | NN3968-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 340 |
| 外径 | D | 460 |
| 宽度 | B | 90 |
| r(min) | 3 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 428 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 905 |
| 基本额定静载荷 | Cor | 2020 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 361 | |
| d1a(min) | 368 | |
| Da(max) | — | |
| Da(min) | 438 | |
| ra(max) | 2.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 42.9 | |
