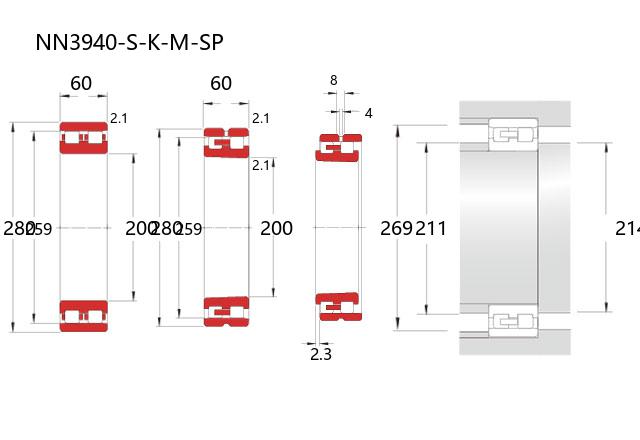

NN3940-S-K-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该轴承内径为200毫米，外径为280毫米，厚度为60毫米，适用于对旋转精度和刚性有较高要求的场合。
其设计采用精密加工的滚子和套圈，能够有效控制径向跳动和轴向位移，在高速运转条件下保持稳定性能。特殊保持架结构与高精度滚道相结合，有助于降低摩擦损耗并分散负荷，延长使用寿命。此类轴承通常应用于机床主轴、精密仪器或工业传动系统，满足高转速与高刚性的综合需求。
该型号轴承在安装时需注意配合公差和润滑条件，适当的维护可进一步提升运行效率。其材质与热处理工艺也经过优化，以适应不同工况下的耐磨性和抗疲劳需求。通过合理选型与应用，可为设备提供可靠的旋转支撑。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3940-S-M-SP |
| 双列NN型 | 锥孔型 | NN3940-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 200 |
| 外径 | D | 280 |
| 宽度 | B | 60 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 259 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 480 |
| 基本额定静载荷 | Cor | 815 |
| 限制速度(rpm) | ||
| 脂润滑 | 3200 | |
| 油润滑 | 3800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.3 |
| 安装尺寸(mm) | ||
| da(min) | 211 | |
| d1a(min) | 214 | |
| Da(max) | 269 | |
| Da(min) | 261 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 20 |
| 锥孔型 | CC9(max) | 40 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 40 |
| 锥孔型 | CC1(max) | 80 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 45 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 10.6 | |
