NN3928-S-K-M-SP是一款超高精密级别的NN型圆柱滚子轴承，其设计适用于高精度和刚性要求的工况。轴承内径为140mm，外径190mm，厚度37mm，尺寸设计兼顾了负载能力与结构紧凑性。此类轴承采用双列滚子结构，能承受较大的径向载荷，同时通过优化滚子和滚道的几何形状，降低了运转时的振动和噪音。
该型号的“SP”后缀表明其具备特殊精度等级，适用于对旋转精度和稳定性要求极高的设备，如高精度机床主轴或测量仪器。内部结构包含实体黄铜保持架，有助于在高速条件下保持稳定润滑和较低磨损。此外，轴承的径向游隙经过严格控制，确保了在复杂工况下的持久性能。
NN型圆柱滚子轴承多用于工业领域的中高速旋转场景，在安装时需注意配合公差和润滑条件，以充分发挥其性能特点。这类轴承的设计侧重于提升刚性及使用寿命，适配多种精密机械的旋转支撑需求。

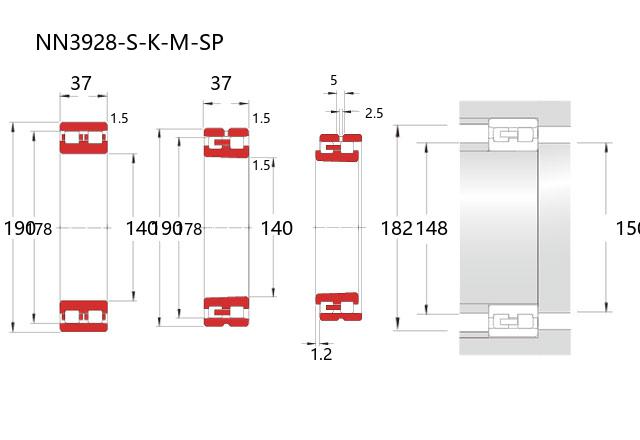

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3928-S-M-SP |
| 双列NN型 | 锥孔型 | NN3928-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 140 |
| 外径 | D | 190 |
| 宽度 | B | 37 |
| r(min) | 1.5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 178 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 232 |
| 基本额定静载荷 | Cor | 375 |
| 限制速度(rpm) | ||
| 脂润滑 | 4600 | |
| 油润滑 | 5500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 148 | |
| d1a(min) | 150 | |
| Da(max) | 182 | |
| Da(min) | 180 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 30 |
| 锥孔型 | CC0(min) | 25 |
| 锥孔型 | CC0(max) | 40 |
| 锥孔型 | CC1(min) | 30 |
| 锥孔型 | CC1(max) | 60 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.79 | |
