NN3924-S-K-M-SP属于超高精密圆柱滚子轴承中的NN型结构，其设计特点在于双列高精度圆柱滚子与实体黄铜保持架的配合。该轴承的内径为120mm，外径165mm，厚度34mm，尺寸设计兼顾承载能力与结构紧凑性。
此类轴承通过特殊热处理工艺和严格的生产控制，实现了较低的振动值与稳定的旋转精度。其内外圈带挡边的结构可承受双向轴向载荷，同时优化了滚道几何形状以分散应力。SP后缀表明该产品满足超高精密级标准，适用于对刚性要求和运行平稳性较高的工况。
在应用层面，该型号常见于机床主轴、精密旋转工作台等设备，能够满足中等转速下径向刚性与精度的综合需求。通过适当的润滑与安装配合，可进一步提升其性能表现与使用寿命。选型时需结合具体负载条件与环境因素进行综合评估。

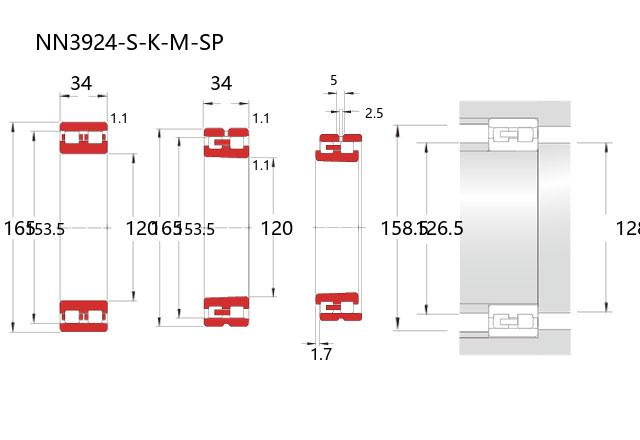

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3924-S-M-SP |
| 双列NN型 | 锥孔型 | NN3924-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 宽度 | B | 34 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 153.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 158 |
| 基本额定静载荷 | Cor | 251 |
| 限制速度(rpm) | ||
| 脂润滑 | 5300 | |
| 油润滑 | 6400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.7 |
| 安装尺寸(mm) | ||
| da(min) | 126.5 | |
| d1a(min) | 128 | |
| Da(max) | 158.5 | |
| Da(min) | 156 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.02 | |
