NN3156-S-M-SP是一款NN型超高精密圆柱滚子轴承，其内径为280毫米，外径460毫米，厚度146毫米。该结构采用双列滚子设计，通过精确控制的滚道与挡边几何形状，能够承受较高的径向载荷并适应中等转速工况。在制造过程中，轴承组件经过特殊选材与多阶段热处理，有效提升了尺寸稳定性与抗疲劳性能。
此类轴承通常适用于需要精确径向定位的设备，例如高精度机床主轴或测量仪器转台。其内外圈可分离的特点便于安装与维护，同时配合SP级精度标准，能够满足对旋转跳动和运行平稳性有严格要求的场景。由于采用了优化设计的保持架与润滑结构，该型号在长期连续运转条件下仍能保持较低的温升特性。
在实际应用中需注意配合面的加工精度与清洁度，并根据具体工况选用适当的润滑方案。此类轴承常作为精密传动系统的核心部件，兼顾了承载能力与动态精度之间的平衡。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3156-S-M-SP |
| 双列NN型 | 锥孔型 | NN3156-S-K-M-SP |

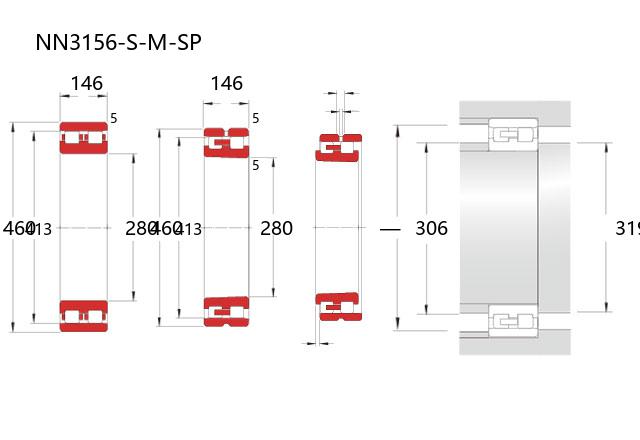

| 主要尺寸(mm) | ||
| 内径 | d | 280 |
| 外径 | D | 460 |
| 宽度 | B | 146 |
| r(min) | 5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 413 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1520 |
| 基本额定静载荷 | Cor | 2790 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 306 | |
| d1a(min) | 319 | |
| Da(max) | — | |
| Da(min) | 431 | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 95.7 | |
