NN3048-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：240 mm，外径：360 mm，厚度：92 mm。
价格区间：￥16441.17 - ￥21373.52【详情】
NN3048-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其内圈带双挡边，外圈无挡边，适用于承受较高的径向载荷和一定的双向轴向载荷。该轴承的基本尺寸为内径240毫米、外径360毫米、厚度92毫米，尺寸设计注重刚性与负载分布的优化。
这类轴承采用精密加工工艺，滚子和滚道经过特殊处理以提高表面光洁度，有助于降低运转时的摩擦和温升。保持架选用优质材料，支撑滚子稳定运转，同时减少振动和噪声。该型号通常应用于机床主轴、高精度旋转工作台等设备，满足高速、高精度工况的需求。在安装时需注意配合公差和润滑条件，以充分发挥其性能特点。此类轴承的使用寿命受实际工况、维护状况等多方面因素影响。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3048-S-M-SP |
| 双列NN型 | 锥孔型 | NN3048-S-K-M-SP |

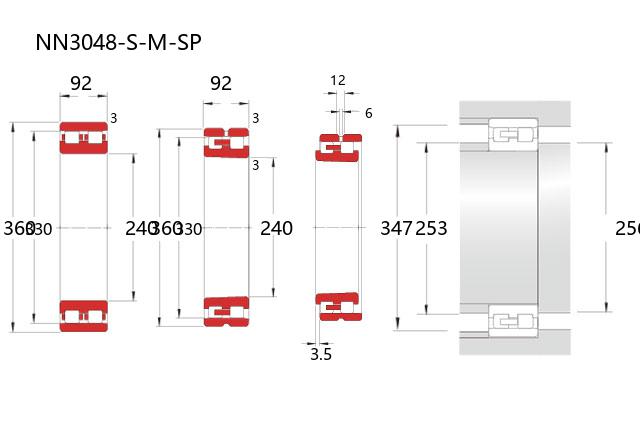

| 主要尺寸(mm) | ||
| 内径 | d | 240 |
| 外径 | D | 360 |
| 宽度 | B | 92 |
| r(min) | 3 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 330 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 980 |
| 基本额定静载荷 | Cor | 1600 |
| 限制速度(rpm) | ||
| 脂润滑 | 2200 | |
| 油润滑 | 2700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.5 |
| 安装尺寸(mm) | ||
| da(min) | 253 | |
| d1a(min) | 256 | |
| Da(max) | 347 | |
| Da(min) | 334 | |
| ra(max) | 2.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 25 |
| 锥孔型 | CC9(max) | 50 |
| 锥孔型 | CC0(min) | 40 |
| 锥孔型 | CC0(max) | 65 |
| 锥孔型 | CC1(min) | 50 |
| 锥孔型 | CC1(max) | 100 |
| 直孔型 | CC1(min) | 15 |
| 直孔型 | CC1(max) | 50 |
| 润滑孔尺寸(mm) | ||
| dh | 6 | |
| w | 12 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 30.4 | |
