NN3032-S-K-TN-SP为超高精密圆柱滚子轴承中的NN型结构，内径160mm，外径240mm，厚度60mm。此类轴承采用双列精密滚子布局，在径向上具备较高的刚性和承载能力，同时通过特殊保持架设计与材质处理，可适应较高转速工况。其内外圈带挡边的结构增强了轴向定位稳定性，分离式组件则便于安装与维护。
该型号常用于需要同时满足高旋转精度与刚性要求的工业设备，如精密机床主轴、大型电机及测试仪器等领域。选型时需结合实际负载条件、转速范围及润滑环境进行综合评估，以确保其性能得到有效发挥。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3032-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3032-S-K-TN-SP |

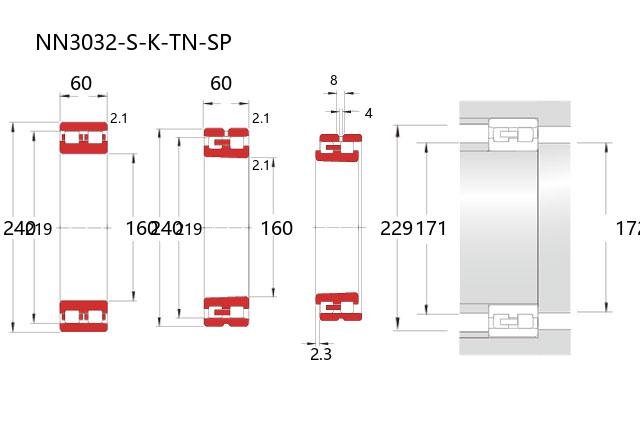

| 主要尺寸(mm) | ||
| 内径 | d | 160 |
| 外径 | D | 240 |
| 宽度 | B | 60 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 219 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 255 |
| 基本额定静载荷 | Cor | 330 |
| 限制速度(rpm) | ||
| 脂润滑 | 4500 | |
| 油润滑 | 6000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.3 |
| 安装尺寸(mm) | ||
| da(min) | 171 | |
| d1a(min) | 172 | |
| Da(max) | 229 | |
| Da(min) | 222 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 7.2 | |
