NN3030-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构，其设计特点为双列圆柱滚子组合形式，适用于高精度回转场合。该型号内径为150毫米，外径225毫米，厚度56毫米，尺寸规格在工业应用中具有较好的适配性。
此类轴承采用高刚性结构，滚子与滚道之间经优化轮廓设计，有助于降低应力集中，提升运转平稳性。通过特殊热处理工艺和精选材料，其在高速工况下仍能保持尺寸稳定性。隔离环结构可有效引导滚子运动，减少摩擦发热，延长使用寿命。
NN型轴承多用于机床主轴、精密测试设备及高要求传动系统，能够同时承受径向负荷与部分力矩载荷。选型时需综合考虑工况转速、润滑条件及安装精度等因素，以确保系统性能匹配。该型号在严苛环境下的表现依赖于正确的维护与配合公差控制。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3030-TN-SP |
| 双列NN型 | 锥孔型 | NN3030-K-TN-SP |

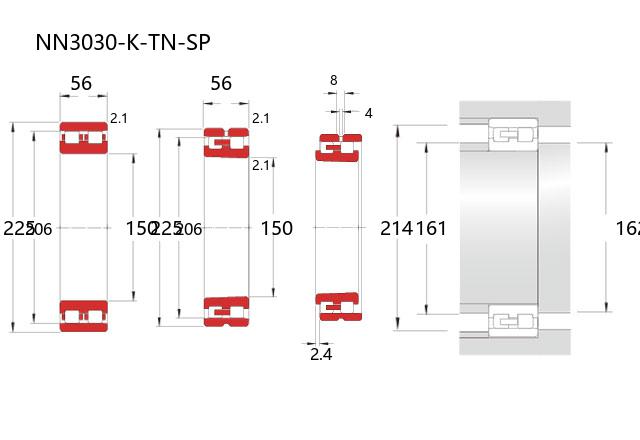

| 主要尺寸(mm) | ||
| 内径 | d | 150 |
| 外径 | D | 225 |
| 宽度 | B | 56 |
| r(min) | 2.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 206 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 385 |
| 基本额定静载荷 | Cor | 585 |
| 限制速度(rpm) | ||
| 脂润滑 | 4500 | |
| 油润滑 | 5300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.4 |
| 安装尺寸(mm) | ||
| da(min) | 161 | |
| d1a(min) | 162 | |
| Da(max) | 214 | |
| Da(min) | 209 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 6.7 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| KOYO NN3030K轴承 精密圆柱滚子轴承 |
KOYO | 150 X 225 X 56 | 华东 | 日本 | 4 | 1090.23 | ￥948.03 | |
| KOYO NN3030KC1NA P5轴承 |
KOYO | 0 | ￥0 | |||||
| KOYO NN3030KC1NAP5轴承 精密圆柱滚子轴承 |
KOYO | 150 X 225 X 56 | 华东 | 日本 | 10 | 3572.69 | ￥2881.2 | |
