NN3028-K-TN-SP是一款超高精密圆柱滚子轴承，属于NN型结构。其基本尺寸为内径140毫米、外径210毫米、厚度53毫米，适用于对旋转精度和刚性要求较高的工况。该轴承采用双列滚子设计，能够承受较大的径向载荷，同时通过优化的内部结构提升了运转稳定性。
在材料与工艺方面，轴承套圈和滚子通常经过特殊热处理，并采用高纯净度钢材制造，以增强耐磨性和疲劳寿命。保持架选用纤维增强酚醛树脂复合材料，有助于减少摩擦和温升，适应较高转速场景。此类轴承常见于精密机床主轴、工业机器人关节或测量仪器中，能够满足复杂载荷下的精度保持需求。
由于采用非分离式设计和精密加工技术，轴承在安装后具有较好的刚度一致性，但需注意配合公差与润滑条件的匹配。其性能表现可能因实际使用环境及维护状况而存在差异，建议结合具体应用场景进行选型验证。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3028-TN-SP |
| 双列NN型 | 锥孔型 | NN3028-K-TN-SP |

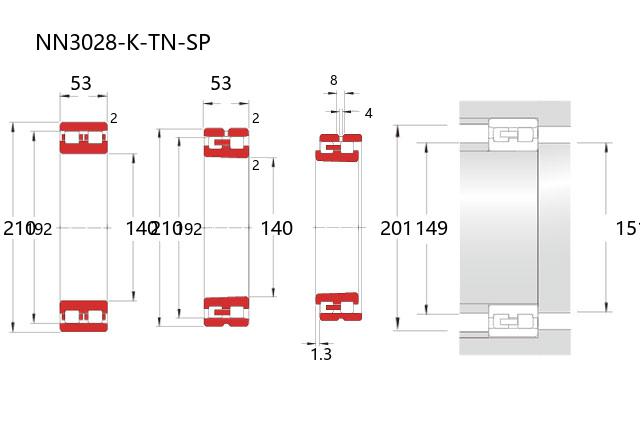

| 主要尺寸(mm) | ||
| 内径 | d | 140 |
| 外径 | D | 210 |
| 宽度 | B | 53 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 192 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 345 |
| 基本额定静载荷 | Cor | 515 |
| 限制速度(rpm) | ||
| 脂润滑 | 4900 | |
| 油润滑 | 5700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 149 | |
| d1a(min) | 151 | |
| Da(max) | 201 | |
| Da(min) | 195 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 30 |
| 锥孔型 | CC0(min) | 25 |
| 锥孔型 | CC0(max) | 40 |
| 锥孔型 | CC1(min) | 30 |
| 锥孔型 | CC1(max) | 60 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 5.51 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| KOYO NN3028KC1NA P5轴承 |
KOYO | 0 | ￥0 | |||||
| KOYO NN3028KC1NAP5轴承 精密圆柱滚子轴承 |
KOYO | 140 X 210 X 53 | 华北 | 日本 | 4 | 1403.56 | ￥1131.9 | |
