产品分类
NN3026-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其内圈采用双挡边设计，外圈无挡边，允许轴与轴承座之间产生一定的轴向位移，适用于存在热膨胀或安装误差的场合。该型号轴承基本尺寸为内径130毫米、外径200毫米、厚度52毫米，保持架采用工程塑料材质，有助于减小摩擦并适应高速运转需求。
此类轴承通常适用于机床主轴、高精度回转台等设备，能够承受较大的径向负荷。由于采用高精度制造工艺，其在运转过程中可保持较低的振动与噪声水平。选型时需结合具体工况条件，综合考量负荷特性、转速范围及润滑方式等因素。安装时建议采用专用工具，并注意保持环境清洁，以发挥其性能特点。

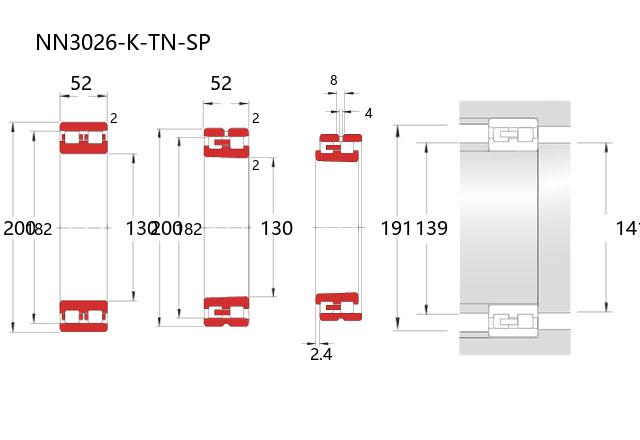

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3026-TN-SP |
| 双列NN型 | 锥孔型 | NN3026-K-TN-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 200 |
| 宽度 | B | 52 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 182 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 325 |
| 基本额定静载荷 | Cor | 475 |
| 限制速度(rpm) | ||
| 脂润滑 | 5200 | |
| 油润滑 | 6100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.4 |
| 安装尺寸(mm) | ||
| da(min) | 139 | |
| d1a(min) | 141 | |
| Da(max) | 191 | |
| Da(min) | 185 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 30 |
| 锥孔型 | CC0(min) | 25 |
| 锥孔型 | CC0(max) | 40 |
| 锥孔型 | CC1(min) | 30 |
| 锥孔型 | CC1(max) | 60 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 5.1 | |
