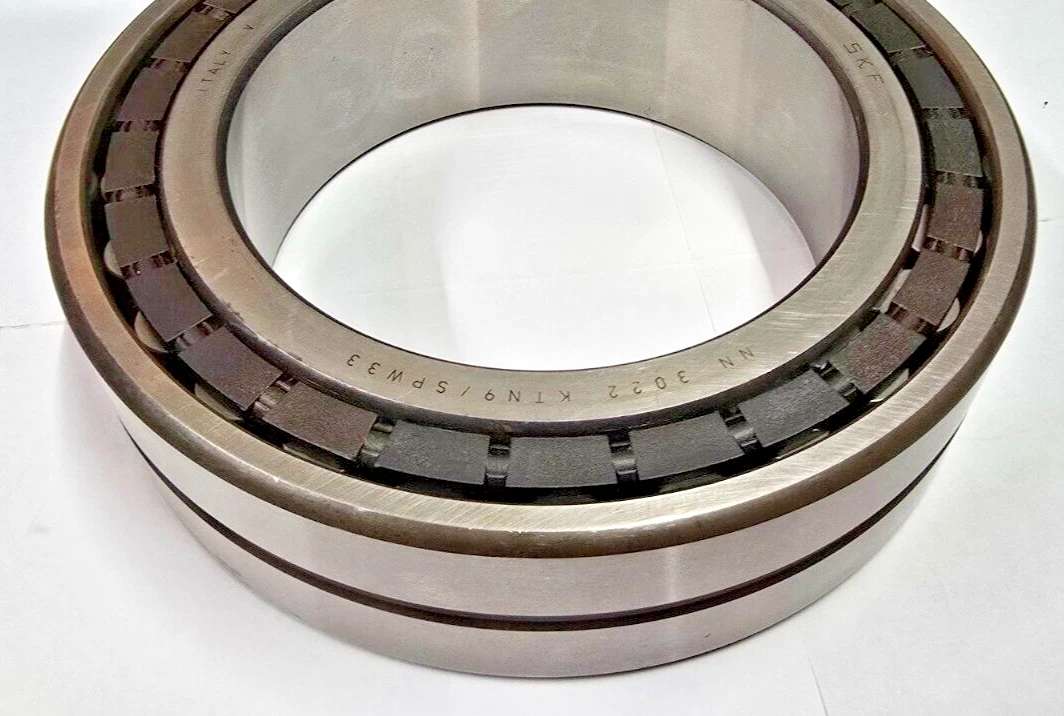

NN3022-S-K-TN-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：45 mm。
价格区间：￥1953.05 - ￥2627.86【详情】
前缀列表：【NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离】后缀列表：【-S：外圈带油孔】【-K：锥孔，锥度 1:12】【-TN：尼龙保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NN3022-S-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其内径为110毫米，外径170毫米，厚度45毫米，采用双列圆柱滚子与实体黄铜保持架的组合设计，能够承受较高的径向负荷并适应中速运转条件。该轴承通过优化滚子与滚道的接触轮廓，在严格控制公差的同时降低了运转时的振动噪声，适用于对旋转精度和刚性有较高要求的工业设备主轴。
此类轴承的分离式结构便于安装维护，且TN保持架材料在润滑条件不足时仍能保持稳定性能。在机床主轴、精密传动系统等场景中，该型号展现了良好的抗偏载能力和动态运行平稳性。其设计兼顾了精度保持与使用寿命，在持续高速运转工况下仍可维持稳定的径向游隙。需要注意的是，实际应用中需根据具体负载条件匹配润滑方案，并配合适当的安装工艺以发挥其性能优势。
N
N
3
0
2
2
-
S
-
K
-
T
N
-
S
P
NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
3：宽度系列：特宽 3 系列，大宽度，适用于重载应用
0：直径系列：特轻 0 系列
22：内径：110 mm
-S：外圈带油孔
-K：锥孔，锥度 1:12
-TN：尼龙保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NN：
双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
3：
宽度系列：特宽 3 系列，大宽度，适用于重载应用
0：
直径系列：特轻 0 系列
22：
内径：110 mm
-S：
外圈带油孔
-K：
锥孔，锥度 1:12
-TN：
尼龙保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3022-S-TN-SP |
| 锥孔型 | NN3022-S-K-TN-SP | |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 宽度 | B | 45 |
| cāl○×实测 | r(min) | 2 |
| Fw(Ref.) | — | |
| Ew(Ref.) | 155 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 156 |
| 基本额定静载荷 | Cor | 188 |
| 限制速度(rpm) | ||
| cāl○×计算 | 脂润滑 | 6400 |
| 油润滑 | 8500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| cāl○×实测 | da(min) | 119 |
| d1a(min) | 121 | |
| Da(max) | 161 | |
| Da(min) | 157 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| CC9(max) | 25 | |
| CC0(min) | 20 | |
| CC0(max) | 35 | |
| CC1(min) | 25 | |
| CC1(max) | 50 | |
| 直孔型 | CC1(min) | 10 |
| CC1(max) | 30 | |
| 润滑孔尺寸(mm) | ||
| cāl○×实测 | dh | 3 |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.78 | |
