NN3021-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径105毫米、外径160毫米、厚度41毫米，适用于对刚性与旋转精度要求较高的工业场景。该型号采用精密加工工艺，滚子与滚道经优化设计，能够有效控制运转时的振动与噪声，同时具备较高的径向承载能力。
此类轴承通常应用于机床主轴、高频电机或精密测试仪器等设备，可在中等转速条件下保持稳定的回转精度。其内部结构经过特殊热处理与表面处理，有助于提升耐磨性与疲劳寿命。由于采用非接触式密封设计，需在清洁润滑环境下使用，并配合定期维护以发挥最佳性能。选型时需结合实际工况确认负载分布与热膨胀因素，确保匹配设备运行需求。

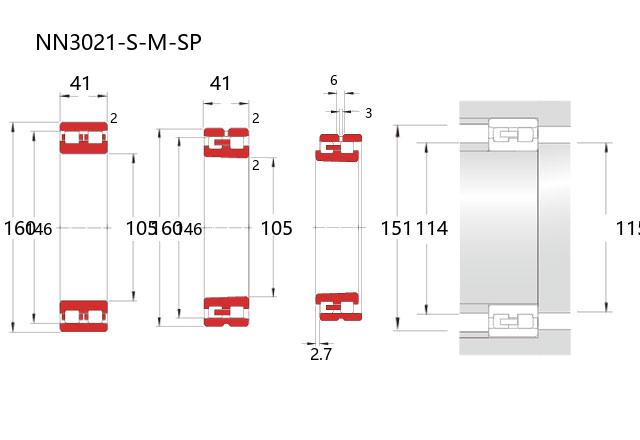

| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3021-S-M-SP |
| 双列NN型 | 锥孔型 | NN3021-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 宽度 | B | 41 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 146 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 228 |
| 基本额定静载荷 | Cor | 320 |
| 限制速度(rpm) | ||
| 脂润滑 | 5700 | |
| 油润滑 | 6800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.7 |
| 安装尺寸(mm) | ||
| da(min) | 114 | |
| d1a(min) | 115 | |
| Da(max) | 151 | |
| Da(min) | 148 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 3 | |
| w | 6 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 3.4 | |
