NN3018-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：90 mm，外径：140 mm，厚度：37 mm。
价格区间：￥1440.6 - ￥1949.82【详情】
NN3018-S-M-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计采用双列精密滚子，内圈带两个挡边，外圈无挡边，能够承受较高的径向载荷和双向轴向载荷。该型号基本尺寸为内径90毫米、外径140毫米、厚度37毫米，适用于对刚性和旋转精度要求较高的工况。
此类轴承通过优化滚子与滚道的接触轮廓，有效降低运转时的应力集中，同时采用特殊保持架结构和高品质材料进一步提升运动平稳性。在高速运转场景下，其温升控制与振动抑制表现较为突出。
典型应用领域包括高精度机床主轴、测量仪器主轴及航空航天精密回转装置。在安装时需注意保证相邻部件形位公差，并采用微量预紧调整以发挥最佳性能。选型时应结合实际工况载荷分布、润滑条件及热膨胀系数进行综合评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3018-S-M-SP |
| 双列NN型 | 锥孔型 | NN3018-S-K-M-SP |

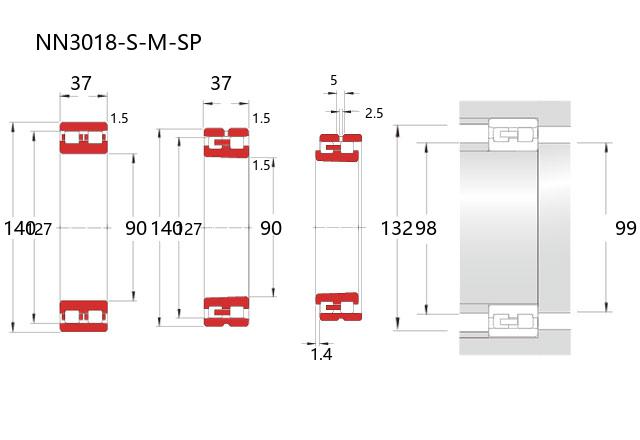

| 主要尺寸(mm) | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 宽度 | B | 37 |
| r(min) | 1.5 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 127 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 164 |
| 基本额定静载荷 | Cor | 228 |
| 限制速度(rpm) | ||
| 脂润滑 | 6600 | |
| 油润滑 | 7900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 98 | |
| d1a(min) | 99 | |
| Da(max) | 132 | |
| Da(min) | 129 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 2.38 | |
