产品分类
NN3017-S-TN-SP属于超高精密圆柱滚子轴承中的NN型结构，其设计特点为双列精密滚子布置。该型号内径尺寸为85毫米，外径130毫米，厚度34毫米，此类尺寸规格适用于对空间布局有严格要求的精密设备。作为NN型轴承的典型代表，它通过优化滚道与滚子的配合精度，能够承受相对较高的径向负荷，并适应中速运转工况。
在制造工艺方面，该型号采用特殊处理保持架与精选钢材，有助于提升运转平稳性。此类轴承常见于高精度机床主轴、测量仪器转台等场景，在部分工业传动系统中也可见其应用。由于采用非接触式密封设计，建议在清洁润滑环境下使用，以发挥其性能特点。用户需根据设备技术要求，结合负载转速等参数进行综合选型评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3017-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3017-S-K-TN-SP |

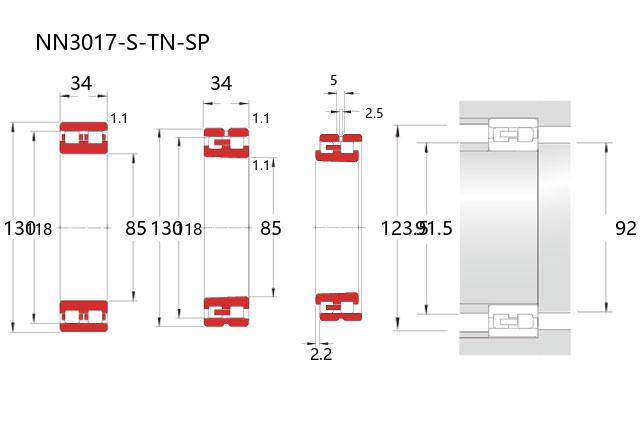

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 宽度 | B | 34 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 118 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 85.5 |
| 基本额定静载荷 | Cor | 101 |
| 限制速度(rpm) | ||
| 脂润滑 | 8400 | |
| 油润滑 | 11100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.2 |
| 安装尺寸(mm) | ||
| da(min) | 91.5 | |
| d1a(min) | 92 | |
| Da(max) | 123.5 | |
| Da(min) | 120 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 润滑孔尺寸(mm) | ||
| dh | 2.5 | |
| w | 5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 1.25 | |
