NN3014-S-K-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其设计采用两列高精度圆柱滚子，通过黄铜实体保持架实现稳定的滚子引导，适用于承受以径向负荷为主的工况。该型号内径为70毫米，外径110毫米，厚度30毫米，尺寸设计兼顾了承载能力与结构紧凑性。
此类轴承在制造过程中遵循严格的公差标准，内部几何结构与滚道表面经过特殊优化，有助于降低运转振动并提升旋转精度。NN型轴承的分离式设计为安装与维护提供了便利，同时允许根据工况进行游隙调整。由于具备较高的刚性和运转精度，该型号常见于机床主轴、精密转台等对运动控制要求较高的设备中。
选型时需综合考虑实际负荷条件、转速范围及润滑方式等因素，确保轴承性能与设备需求匹配。合理的安装与定期维护对保持轴承长期稳定运行具有重要作用。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3014-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3014-S-K-TN-SP |

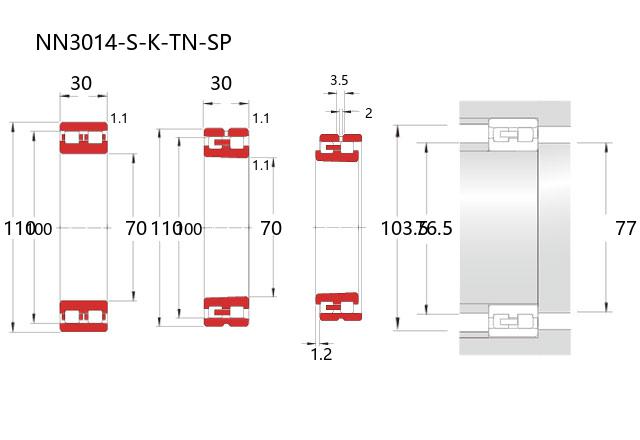

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 宽度 | B | 30 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 100 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 66.5 |
| 基本额定静载荷 | Cor | 74 |
| 限制速度(rpm) | ||
| 脂润滑 | 9900 | |
| 油润滑 | 13200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| da(min) | 76.5 | |
| d1a(min) | 77 | |
| Da(max) | 103.5 | |
| Da(min) | 102 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.809 | |
