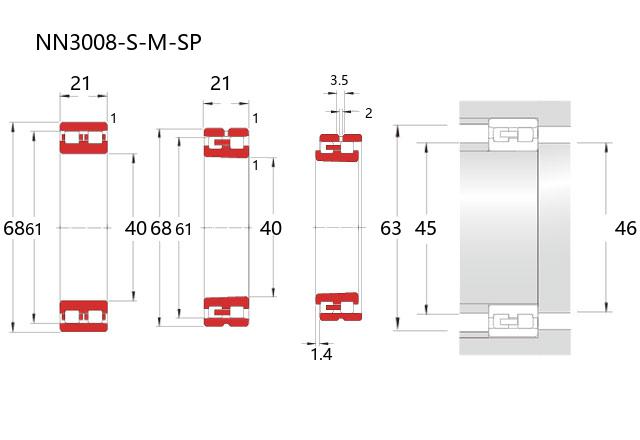

NN3008-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径40毫米、外径68毫米、厚度21毫米，适用于对安装空间有较高要求的精密设备。该轴承采用对称设计的滚动体与滚道配合，能够有效承受径向载荷，同时通过优化内部几何形态降低了运转时的摩擦损耗。
在制造工艺方面，该型号选用高纯净度钢材并经特殊热处理，提升了材料的稳定性和耐久性。保持架采用轻量化设计，既控制整体重量又保障了滚动体的稳定导向。此类轴承通常应用于高转速工况，例如精密机床主轴、测量仪器转台等需要长期维持运行精度的工业场景。
由于采用分离式结构设计，该轴承在安装维护过程中需注意保持组件清洁度与装配精度，避免异物侵入影响性能。其内部游隙可根据实际工况进行适配调整，以满足不同应用场景对刚性及温升的控制需求。这类轴承的性能表现与配套零件的加工质量、润滑条件及工作环境密切相关，需结合具体使用条件进行综合评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3008-S-M-SP |
| 双列NN型 | 锥孔型 | NN3008-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 40 |
| 外径 | D | 68 |
| 宽度 | B | 21 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 61 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 50 |
| 基本额定静载荷 | Cor | 55.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 13900 | |
| 油润滑 | 16700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 45 | |
| d1a(min) | 46 | |
| Da(max) | 63 | |
| Da(min) | 62 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 12 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 12 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.356 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NN3008轴承 精密圆柱滚子轴承 |
NSK | 40.00 X 68.00 X 21.00 | 华东 | 日本 | 6 | 1016 | ￥775.57 | |
