NN3006-TN-SP属于超高精密类圆柱滚子轴承中的NN型结构。其内圈配置双挡边，外圈无挡边，可实现轴相对于轴承座的轴向位移补偿，适用于存在热膨胀或安装误差的工况。该型号内径30毫米，外径55毫米，厚度19毫米，尺寸设计契合高刚性、紧凑空间的安装需求。
作为精密级轴承，该产品采用尼龙保持架（TN标识），在高速运转时能降低摩擦温升，并具备一定的抗冲击性能。NN型结构通过多列滚子平行排列，可承受较大的径向载荷，同时优化了滚子与滚道的接触应力分布。此类轴承常见于精密机床主轴、电主轴及工业机器人关节等需要高旋转精度和刚性的设备中。在润滑充分、安装对中的条件下，有助于维持设备运转的平稳性。
制造过程中，该型号可能采用渗碳钢或全淬硬钢材质，并对滚道进行超精加工，以提升表面质量。用户需根据实际载荷、转速及环境条件选择合适的配合公差与润滑方案，从而发挥其性能特点。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3006-TN-SP |
| 双列NN型 | 锥孔型 | NN3006-K-TN-SP |

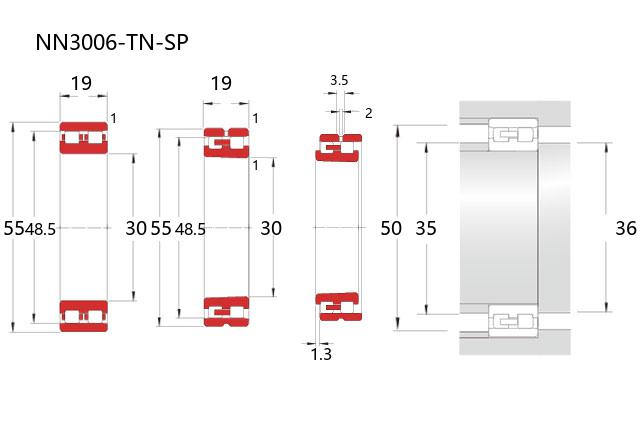

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 19 |
| r(min) | 1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 31 |
| 基本额定静载荷 | Cor | 37 |
| 限制速度(rpm) | ||
| 脂润滑 | 20000 | |
| 油润滑 | 23600 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 50 | |
| Da(min) | 50 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.171 | |
