NN3005-S-M-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。该型号轴承内径为25毫米，外径47毫米，厚度16毫米，其尺寸设计适用于对空间要求较高的精密机械装置。
此类轴承采用对称式滚子与滚道布局，能够有效承受较大的径向载荷，并具备限制轴向位移的能力。在制造过程中，通过选用高品质钢材及实施严格的热处理工艺，确保了轴承尺寸稳定性与材料耐久性。特殊的SP精度等级标志着其在径向跳动、滚道轮廓及表面粗糙度等方面达到了精密级水准，适合要求高旋转精度的应用场景。
该型轴承常见于精密机床主轴、高精度旋转工作台及测量仪器等设备，其双列结构设计提升了刚性表现，在中等转速工况下可保持平稳运行。需要注意的是，实际应用中需根据具体载荷分布、润滑条件及安装方式等因素进行综合选型评估。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3005-S-M-SP |
| 双列NN型 | 锥孔型 | NN3005-S-K-M-SP |

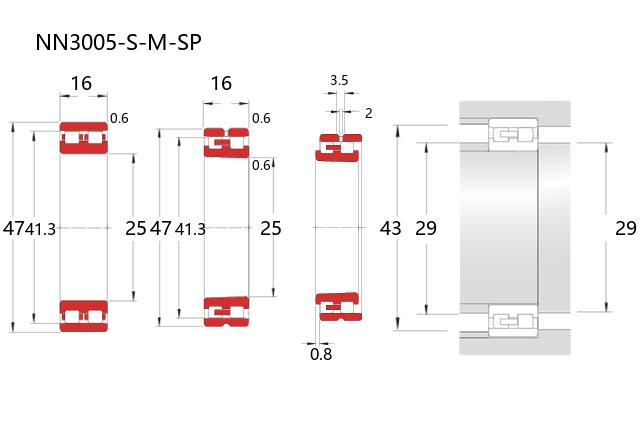

| 主要尺寸(mm) | ||
| 内径 | d | 25 |
| 外径 | D | 47 |
| 宽度 | B | 16 |
| r(min) | 0.6 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 41.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 25.8 |
| 基本额定静载荷 | Cor | 30 |
| 限制速度(rpm) | ||
| 脂润滑 | 20900 | |
| 油润滑 | 25000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 0.8 |
| 安装尺寸(mm) | ||
| da(min) | 29 | |
| d1a(min) | 29 | |
| Da(max) | 43 | |
| Da(min) | 42 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.121 | |
