N1976-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：380 mm，外径：520 mm，厚度：65 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1976-M-SP属于超高精密圆柱滚子轴承中的N型结构，其基本设计为内圈带双挡边、外圈无挡边的形式，适用于分离式安装结构及轴与外壳孔之间的轴向位移补偿。该型号内径尺寸为380毫米，外径达520毫米，厚度为65毫米，适用于中大型机械结构中需要高旋转精度和刚性支撑的场合。
在材料与工艺方面，N1976-M-SP采用优质高碳铬轴承钢制造，并经过特殊热处理工艺，可在较高转速条件下保持稳定的尺寸精度。滚子与滚道之间的精密修形设计有助于优化载荷分布，降低边缘应力集中现象，从而延长使用寿命。此类轴承通常应用于机床主轴、大型电机或精密齿轮箱等设备，能够承受较大的径向载荷，并允许轴在一定范围内自由伸缩。
由于采用SP级精度标准，该轴承在制造过程中需严格控制几何公差与旋转精度指标，确保在精密传动系统中维持较低的振动与噪声水平。其结构特点使得安装与拆卸流程较为简便，便于用户在维护过程中调整或更换。需要注意的是，实际应用中需配合适当的润滑方案与工况条件，以充分发挥轴承的性能潜力。
N
1
9
7
6
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
76：内径：380 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
76：
内径：380 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1976-M-SP |
| 单列N型 | 锥孔型 | N1976-K-M-SP |

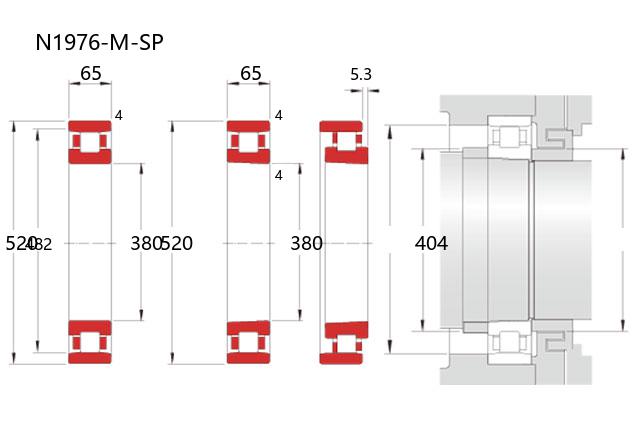

| 主要尺寸(mm) | ||
| 内径 | d | 380 |
| 外径 | D | 520 |
| 宽度 | B | 65 |
| r(min) | 4 | |
| r1(min) | 4 | |
| Ew(Ref.) | 482 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 775 |
| 基本额定静载荷 | Cor | 1470 |
| 限制速度(rpm) | ||
| 脂润滑 | 1000 | |
| 油润滑 | 1500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 5.3 |
| 安装尺寸(mm) | ||
| da(min) | 404 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 41.2 | |
