N1944-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：220 mm，外径：300 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1944-M-SP属于超高精密圆柱滚子轴承系列中的N型结构。该型号主要特征为内圈带双挡边设计，外圈无挡边，适用于轴与轴承座之间产生一定轴向位移的工况。其基本尺寸为内径220毫米，外径300毫米，厚度38毫米，换算至英制单位分别约为8.661英寸、11.811英寸及1.496英寸。
该轴承采用高精度滚子与滚道匹配技术，具备较高的径向承载能力和运转精度。由于采用特殊热处理工艺及精选材料，在保持尺寸稳定性的同时，能够适应中等转速工况。此类轴承通常适用于精密机床主轴、旋转工作台等设备，在需要控制径向游隙的场合表现出较好性能。
设计过程中考虑了润滑剂流通路径的优化，同时通过保持架结构的改进降低了高速运转时的摩擦热量。在安装时需注意配合表面的加工精度，适当的预紧力有助于提升系统刚性。这类轴承对清洁度和润滑条件存在一定要求，正确的维护可延长其使用寿命。
N
1
9
4
4
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
44：内径：220 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
44：
内径：220 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1944-M-SP |
| 单列N型 | 锥孔型 | N1944-K-M-SP |

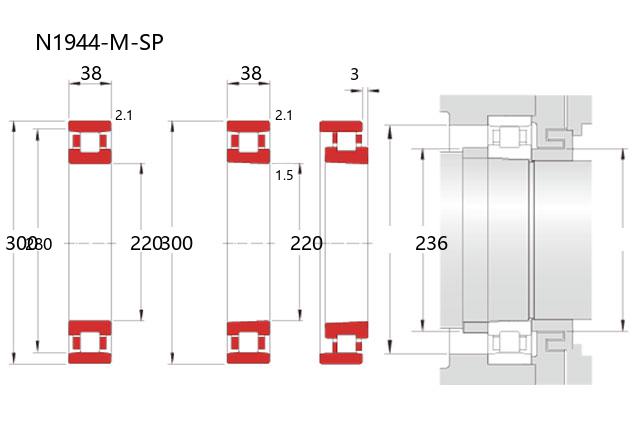

| 主要尺寸(mm) | ||
| 内径 | d | 220 |
| 外径 | D | 300 |
| 宽度 | B | 38 |
| r(min) | 2.1 | |
| r1(min) | 1.5 | |
| Ew(Ref.) | 280 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 295 |
| 基本额定静载荷 | Cor | 495 |
| 限制速度(rpm) | ||
| 脂润滑 | 2000 | |
| 油润滑 | 2700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3 |
| 安装尺寸(mm) | ||
| da(min) | 236 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 7.88 | |
