N1938-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：190 mm，外径：260 mm，厚度：33 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1938-M-SP型轴承属于超高精密圆柱滚子轴承系列，其结构为N型设计，适用于需高精度运行的工业场合。该型号轴承的内径为190毫米，外径为260毫米，厚度为33毫米，尺寸规格经过优化，有助于在有限空间内实现稳定的安装与运行。作为精密圆柱滚子轴承的一种，其内部采用对称滚子与机加工铜制保持架组合，这种设计有助于减少摩擦损耗，提高旋转精度和动态性能。
该轴承多用于中高速运转环境，例如机床主轴、专用传动系统及测量仪器等对回转误差有严格要求的领域。由于采用特殊热处理工艺和优质材料，其在长时间负载下仍能维持较好的尺寸稳定性。同时，N型结构使得该轴承能够承受一定的径向负荷，并允许轴在热膨胀时产生轴向位移，增强了系统适应性。
在选用时需结合具体工况，综合考虑润滑条件、配合公差及环境因素，以确保其性能得到充分发挥，并延长使用寿命。该系列轴承在多个工业场景中有较为广泛的应用。
N
1
9
3
8
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
38：内径：190 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
38：
内径：190 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

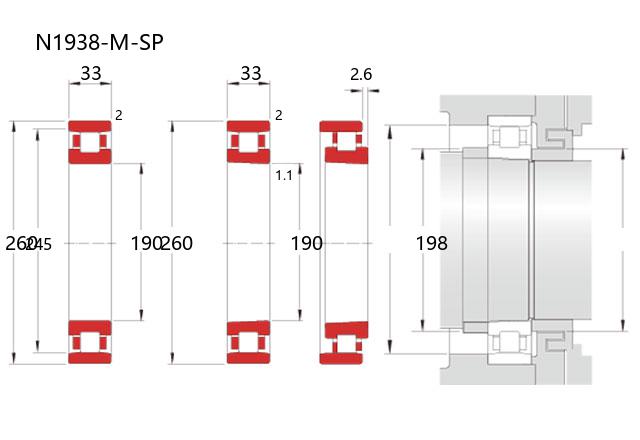

| 公称型号 | ||
| 单列N型 | 直孔型 | N1938-M-SP |
| 单列N型 | 锥孔型 | N1938-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 260 |
| 宽度 | B | 33 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 245 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 279 |
| 基本额定静载荷 | Cor | 456 |
| 限制速度(rpm) | ||
| 脂润滑 | 2200 | |
| 油润滑 | 3100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.6 |
| 安装尺寸(mm) | ||
| da(min) | 198 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 5.03 | |
