N1920-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：20 mm。
价格区间：￥7717.5 - ￥9955.58【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1920-M-SP属于超高精密轴承中的N型圆柱滚子轴承系列。该型号内径为100毫米，外径140毫米，厚度20毫米，采用单列圆柱滚子设计，滚子与滚道之间为线接触结构，具备较高的径向负荷承载能力。由于采用精密制造工艺，该轴承在运转时能有效控制径向游隙，减少摩擦振动，适用于中等转速工况。
此类轴承通常应用于精密机床主轴、工业齿轮箱及测试设备等对旋转精度要求较高的场合。其结构特点表现为内外圈可分离，便于安装与维护，但需注意此类设计不适用于承受轴向载荷的工况。选型时需结合实际负载条件、转速范围及环境因素进行综合评估，同时建议配合适当的润滑方案与密封配置以延长使用寿命。在安装过程中需确保轴与轴承座的加工精度，避免因配合不当影响最终运行性能。
N
1
9
2
0
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
20：内径：100 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
20：
内径：100 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

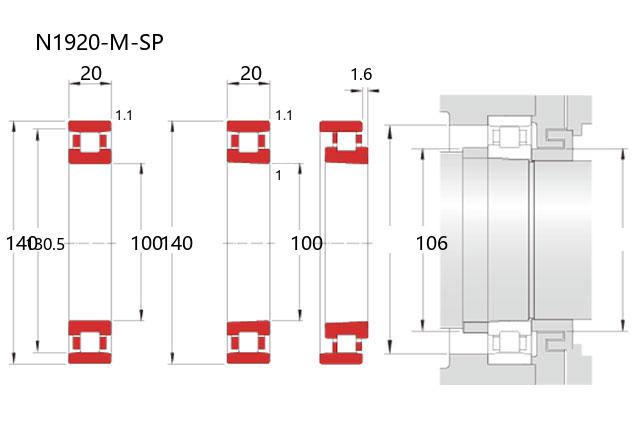

| 公称型号 | ||
| 单列N型 | 直孔型 | N1920-M-SP |
| 锥孔型 | N1920-K-M-SP | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 宽度 | B | 20 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 1 | |
| Ew(Ref.) | 130.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 84.2 |
| 基本额定静载荷 | Cor | 126 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 3800 |
| 油润滑 | 6000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 106 |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| CC9(max) | ||
| CC0(min) | ||
| CC0(max) | ||
| CC1(min) | ||
| CC1(max) | ||
| 直孔型 | CC1(min) | |
| CC1(max) | ||
| 重量(kg) | ||
| 参考 | 0.92 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG N1920-M1-SP轴承 精密圆柱滚子轴承 |
FAG | 100 X 140 X 20 | 华东 | 德国 | 3 | 9955.58 | ￥7717.5 |
