N1920-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1920-K-M-SP属于超高精密圆柱滚子轴承中的N型结构，适用于需要高旋转精度和刚性支撑的工况。该型号内径为100毫米，外径140毫米，厚度20毫米，尺寸设计兼顾了空间限制与负载需求。采用单列圆柱滚子与保持架组合结构，可承受较大径向负荷，同时允许轴与轴承座之间的轴向位移补偿。
作为精密级产品，其内外圈挡边经特殊修形处理，有助于降低高速运转时的边缘应力。保持架采用轻量化设计，减少惯性影响，提升动态响应能力。K表示圆锥孔设计，配合锥形轴使用可实现微量预紧调整；M标识铜合金保持架，增强润滑条件下的运行稳定性；SP后缀反映该轴承经过特殊工艺筛选与匹配，尺寸离散度控制在较小范围内。
此类轴承常见于机床主轴、精密齿轮箱或测量仪器等设备，在中等转速场景下能保持较低的振动与温升。选型时需注意配合面的加工精度及润滑清洁度，以充分发挥其性能特点。
N
1
9
2
0
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
20：内径：100 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
20：
内径：100 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1920-M-SP |
| 单列N型 | 锥孔型 | N1920-K-M-SP |

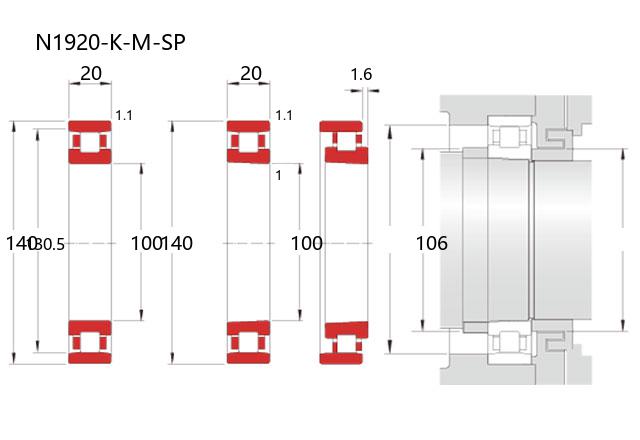

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 130.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 84.2 |
| 基本额定静载荷 | Cor | 126 |
| 限制速度(rpm) | ||
| 脂润滑 | 3800 | |
| 油润滑 | 6000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 106 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 0.92 | |
