N1036-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：180 mm，外径：280 mm，厚度：46 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1036-K-M-SP属于超高精密圆柱滚子轴承中的N型结构，适用于高转速和高刚性要求的工况。该型号内径为180毫米，外径280毫米，厚度46毫米，尺寸设计兼顾了负载能力与空间适配性。采用短圆柱滚子与挡边非对称结构，能够有效承受较大的径向负荷，同时限制轴在一个方向的轴向位移。
在材料与工艺方面，该轴承通过特殊热处理和超精加工，有助于降低运转时的振动与噪声。其保持架设计考虑了润滑剂的流动分布，适用于连续运转或高速场景。此类轴承常见于机床主轴、精密旋转平台或测试设备中，能够满足多数工业领域对旋转精度的普遍需求。
选择时需结合具体工况条件，综合考虑配合公差、润滑方式及安装环境等因素。通过规范的维护与安装，此类轴承通常能在长期使用中表现稳定。
N
1
0
3
6
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
36：内径：180 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
36：
内径：180 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

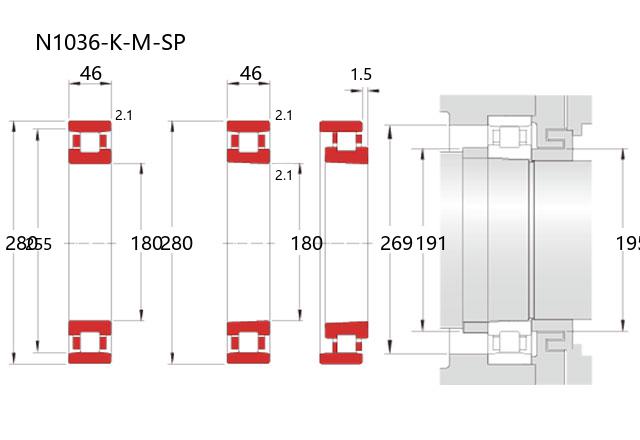

| 公称型号 | ||
| 单列N型 | 直孔型 | N1036-M-SP |
| 单列N型 | 锥孔型 | N1036-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 180 |
| 外径 | D | 280 |
| 宽度 | B | 46 |
| r(min) | 2.1 | |
| r1(min) | 2.1 | |
| Ew(Ref.) | 255 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 405 |
| 基本额定静载荷 | Cor | 510 |
| 限制速度(rpm) | ||
| 脂润滑 | 3400 | |
| 油润滑 | 4100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.5 |
| 安装尺寸(mm) | ||
| da(min) | 191 | |
| d1a(min) | 195 | |
| Da(max) | 269 | |
| Da(min) | 258 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 75 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 40 |
| 重量(kg) | ||
| 参考 | 9.76 | |
