N1034-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：170 mm，外径：260 mm，厚度：42 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1034-M-SP属于超高精密圆柱滚子轴承系列中的N型结构。该型号的内径为170毫米，外径为260毫米，厚度为42毫米，尺寸设计适用于中等负荷和高转速工况。N型轴承的特点在于外圈两侧带有固定挡边，内圈则为可分离结构，便于安装与拆卸，同时允许轴相对于轴承座在一定范围内轴向位移。
这类轴承通常选用高品质钢材制造，并经过特殊热处理工艺，以提高材料的耐磨性与疲劳强度。滚动体与滚道之间的优化轮廓设计有助于降低应力集中，提升运行平稳性。在润滑充分的情况下，该型号能够表现出较低的工作温度和较长的使用寿命。
N1034-M-SP常见于机床主轴、精密齿轮箱及工业传动设备等场景，其结构特性使其能够适应一定的轴向膨胀或收缩，同时保持较高的旋转精度。选用时需结合具体工况条件，综合考虑负载分布、转速范围及环境因素，以确保其性能得到有效发挥。
N
1
0
3
4
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
34：内径：170 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
34：
内径：170 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1034-M-SP |
| 单列N型 | 锥孔型 | N1034-K-M-SP |

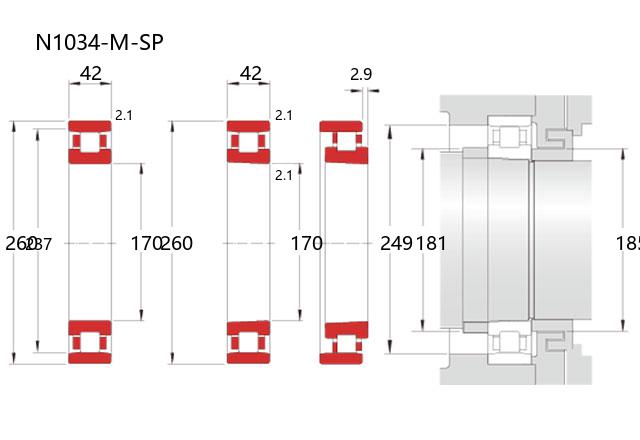

| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 260 |
| 宽度 | B | 42 |
| r(min) | 2.1 | |
| r1(min) | 2.1 | |
| Ew(Ref.) | 237 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 330 |
| 基本额定静载荷 | Cor | 415 |
| 限制速度(rpm) | ||
| 脂润滑 | 3600 | |
| 油润滑 | 4400 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.9 |
| 安装尺寸(mm) | ||
| da(min) | 181 | |
| d1a(min) | 185 | |
| Da(max) | 249 | |
| Da(min) | 239 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 75 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 40 |
| 重量(kg) | ||
| 参考 | 7.85 | |
