N1030-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：150 mm，外径：225 mm，厚度：35 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1030-K-M-SP属于超高精密圆柱滚子轴承中的N型结构，内圈带双挡边并配备活动挡圈，外圈无挡边，使得滚子与保持架组件能够与外圈分离。这种分离式设计为安装与维护提供了便利，尤其适用于轴与轴承座需要分别装配的场合。
该型号轴承内径为150毫米，外径225毫米，厚度35毫米，尺寸设计兼顾了承载能力与结构紧凑性。在材料与工艺方面，其采用高品质钢材，经过特殊热处理与精密磨削，有助于提升尺寸稳定性与使用寿命。保持架结构经过优化，能够在高速运转条件下维持稳定的引导与润滑状态。
此类轴承通常用于机床主轴、大型电机或精密齿轮箱等设备中，能够承受较高的径向负荷，适用于中速至高速运转工况。其内部游隙与精度等级符合精密机械的运行需求，在合理的安装与润滑条件下，有助于维持设备运行的平稳性与精度。
N
1
0
3
0
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
30：内径：150 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
30：
内径：150 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1030-M-SP |
| 单列N型 | 锥孔型 | N1030-K-M-SP |

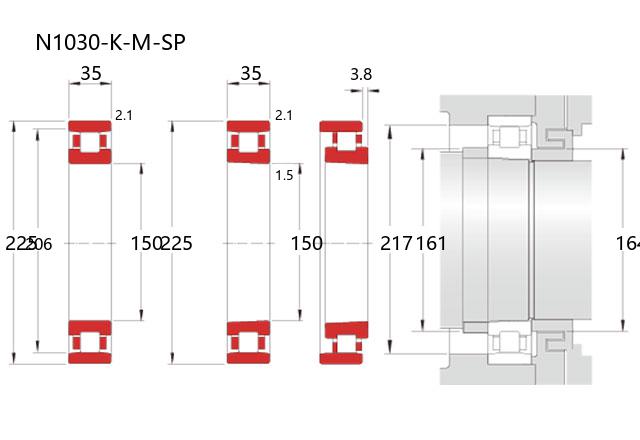

| 主要尺寸(mm) | ||
| 内径 | d | 150 |
| 外径 | D | 225 |
| 宽度 | B | 35 |
| r(min) | 2.1 | |
| r1(min) | 1.5 | |
| Ew(Ref.) | 206 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 233 |
| 基本额定静载荷 | Cor | 294 |
| 限制速度(rpm) | ||
| 脂润滑 | 4300 | |
| 油润滑 | 5100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.8 |
| 安装尺寸(mm) | ||
| da(min) | 161 | |
| d1a(min) | 164 | |
| Da(max) | 217 | |
| Da(min) | 208 | |
| ra(max) | 1.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 65 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 35 |
| 重量(kg) | ||
| 参考 | 4.56 | |
