N1022-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1022-M-SP属于超高精密圆柱滚子轴承系列，采用N型结构设计，不具备法兰边缘。这类轴承的内圈与滚子组件可独立安装，便于维修与调整。其内径为110毫米，外径170毫米，厚度28毫米，尺寸规格适用于中等负荷与高转速工况。
在特性方面，该型号通过优化滚子与滚道的几何匹配，降低运转时的摩擦振动，有利于维持系统稳定性。同时，其材料经过特殊热处理工艺，具备较高的抗疲劳性能，可适应长时间连续运转需求。由于采用分离式设计，该类轴承在安装时允许轴向位移，适用于存在热膨胀的工况环境。
此类轴承常见于精密机床主轴、工业齿轮箱及高速传动装置中，尤其适合需要较高旋转精度与刚性支撑的场合。其结构特点使它在多支撑轴系中能有效分配载荷，减少因对中误差带来的负面影响。使用过程中需配合适当的润滑与密封方案，以确保性能的持久性。
N
1
0
2
2
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
22：内径：110 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
22：
内径：110 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

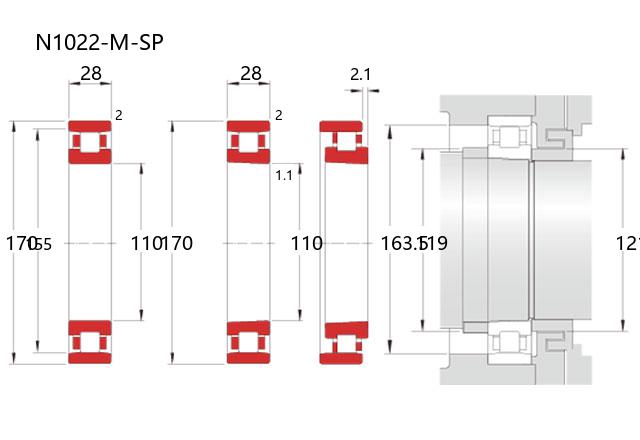

| 公称型号 | ||
| 单列N型 | 直孔型 | N1022-M-SP |
| 单列N型 | 锥孔型 | N1022-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 宽度 | B | 28 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 155 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 144 |
| 基本额定静载荷 | Cor | 173 |
| 限制速度(rpm) | ||
| 脂润滑 | 5800 | |
| 油润滑 | 7900 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.1 |
| 安装尺寸(mm) | ||
| da(min) | 119 | |
| d1a(min) | 121 | |
| Da(max) | 163.5 | |
| Da(min) | 157 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 2.22 | |
