N1021-T-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：105 mm，外径：160 mm，厚度：26 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1021-T-SP属于超高精密轴承类别下的精密圆柱滚子轴承系列，具体为N型结构设计。该型号轴承的基本尺寸为内径105毫米、外径160毫米、厚度26毫米，换算为英制单位约等于内径4.1339英寸、外径6.2992英寸、厚度1.0236英寸。这类轴承的构造特点在于外圈两侧带有固定挡边，内圈则为可分离形式，便于安装与维护操作。
精密圆柱滚子轴承通过优化滚子与滚道的几何配合，具备较好的径向负荷承载能力，同时能够适应中等转速工况。N型设计不包含密封结构，适用于需要辅助密封配置或定期润滑维护的应用场景。在机床主轴、工业传动系统和某些测量仪器中，此类轴承可提供稳定的旋转精度，并有助于控制机械振动。制造过程中采用精选材料与特殊热处理工艺，以提升零部件的尺寸稳定性与耐磨特性。由于采用高精度加工技术，该型轴承在连续运转条件下可能表现出较低的温升特性。在选用时需结合具体工况条件评估其适应性，包括负载分布、润滑方式及环境因素等参数。
N
1
0
2
1
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
21：内径：105 mm
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
21：
内径：105 mm
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1021-T-SP |
| 单列N型 | 锥孔型 | N1021-K-T-SP |

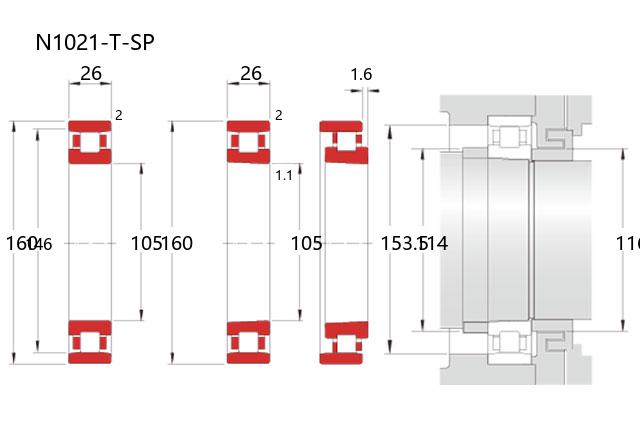

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 宽度 | B | 26 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 146 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 129 |
| 基本额定静载荷 | Cor | 155 |
| 限制速度(rpm) | ||
| 脂润滑 | 6100 | |
| 油润滑 | 8300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 114 | |
| d1a(min) | 116 | |
| Da(max) | 153.5 | |
| Da(min) | 148 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.79 | |
