N1021-K-T-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：105 mm，外径：160 mm，厚度：26 mm。
价格区间：￥2341.75 - ￥3114.53【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1021-K-T-SP属于超高精密圆柱滚子轴承中的N型产品，其内圈设有两个固定挡边，外圈无挡边结构，能够适应轴与轴承座之间的轴向位移。该型号内径为105毫米，外径160毫米，厚度26毫米，折合英制尺寸约为4.1339英寸×6.2992英寸×1.0236英寸，尺寸精度符合精密级轴承的制造标准。
此类轴承采用短圆柱滚子与保持架组件设计，具有较高的径向承载能力和极限转速，同时通过优化滚子与滚道的接触轮廓，有效降低运转时的摩擦温升。在内圈挡边与滚子端面之间形成的引导结构，可提升高速旋转工况下的稳定性。由于外圈无挡边特性，其适用于浮动端轴承配置或需要轴向自由补偿的安装场景。
在机床主轴、高频电机及精密测试设备等领域，该型号轴承可为旋转系统提供稳定的径向支撑，并通过内部游隙与几何精度的严格把控，满足高精度传动结构的设计需求。其材料通常选用高纯度渗碳钢，并通过特殊热处理工艺增强滚道表面的耐磨性与抗疲劳性能。
N
1
0
2
1
-
K
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
21：内径：105 mm
-K：锥孔，锥度 1:12
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
21：
内径：105 mm
-K：
锥孔，锥度 1:12
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1021-T-SP |
| 单列N型 | 锥孔型 | N1021-K-T-SP |

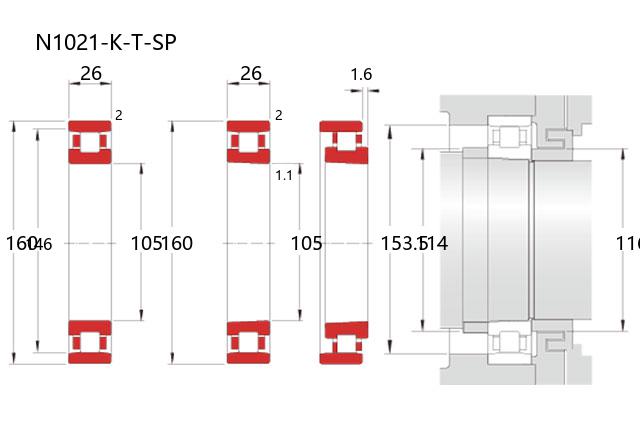

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 宽度 | B | 26 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 146 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 129 |
| 基本额定静载荷 | Cor | 155 |
| 限制速度(rpm) | ||
| 脂润滑 | 6100 | |
| 油润滑 | 8300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 114 | |
| d1a(min) | 116 | |
| Da(max) | 153.5 | |
| Da(min) | 148 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.79 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1021BKR轴承 精密圆柱滚子轴承 |
NSK | 105.00 X 160.00 X 26.00 | 华东 | 日本 | 7 | 3114.53 | ￥2341.75 | |
