N1020-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1020-TP-SP属于超高精密圆柱滚子轴承中的N型结构，其内径、外径和厚度分别为100毫米、150毫米及24毫米。该型号采用无挡边外圈与带挡边内圈的典型配置，能够有效适应轴与座孔的相对轴向位移，适用于存在热膨胀或安装误差的工况。
此类轴承的滚动体为精密修形的圆柱滚子，通过优化线接触应力分布，在径向承载方面展现出色性能。保持架选用特殊工程聚合物材料，在高速运转条件下可降低摩擦阻力并抑制温升。TP-SP后缀代表经过特殊热处理与超精加工工艺，使轴承在运转平稳性和位置精度方面具有显著优势。
该型号常见于精密机床主轴、工业齿轮箱及航空航天传动系统等对旋转精度要求较高的领域。由于结构特性，此类轴承不承担轴向载荷，需配合推力轴承组成复合支撑系统。在实际应用中，建议根据具体工况条件进行润滑方案选型与安装精度控制，以充分发挥其性能潜力。
N
1
0
2
0
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
20：内径：100 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
20：
内径：100 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

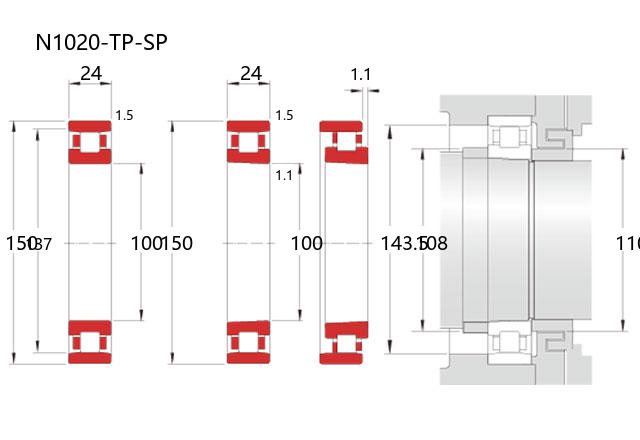

| 公称型号 | ||
| 单列N型 | 直孔型 | N1020-TP-SP |
| 单列N型 | 锥孔型 | N1020-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 137 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 126 |
| 限制速度(rpm) | ||
| 脂润滑 | 11700 | |
| 油润滑 | 13800 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 108 | |
| d1a(min) | 110 | |
| Da(max) | 143.5 | |
| Da(min) | 139 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.46 | |
