N1019-K-T-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

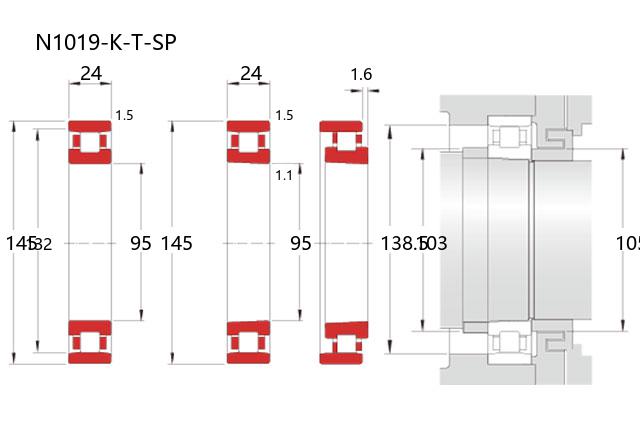

基本尺寸：内径：95 mm，外径：145 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1019-K-T-SP属于超高精密圆柱滚子轴承中的N型产品。其基本尺寸为内径95毫米、外径145毫米、厚度24毫米，若换算为英制尺寸约相当于3.740英寸内径、5.709英寸外径及0.945英寸厚度。该轴承采用无挡边外圈和带双挡边的内圈结构，允许轴相对于轴承座在一定范围内作轴向位移，适用于存在热膨胀或安装误差的工况。
此类轴承通过特殊工艺控制滚子与滚道的几何精度，配合K级锥孔设计增强轴系配合稳定性。SP标识表明其尺寸精度与旋转精度达到较高标准，在高速运转场景下能保持较低的振动与噪声水平。选材方面常采用真空脱气钢材，并辅以针对性的热处理工艺，以提升材料疲劳寿命与尺寸稳定性。
典型应用领域包括机床主轴、印刷机械传动系统及测试仪器转台等需要高旋转精度的设备。此类轴承在安装时需注意调整径向游隙，并配合精密锁紧螺母实现准确定位。其设计兼顾了精密机械对刚性、转速与热管理能力的综合需求，在多类工业设备中展现较好的适应性。
N
1
0
1
9
-
K
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
19：内径：95 mm
-K：锥孔，锥度 1:12
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
19：
内径：95 mm
-K：
锥孔，锥度 1:12
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1019-T-SP |
| 单列N型 | 锥孔型 | N1019-K-T-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 95 |
| 外径 | D | 145 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 132 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 95 |
| 基本额定静载荷 | Cor | 114 |
| 限制速度(rpm) | ||
| 脂润滑 | 6700 | |
| 油润滑 | 9200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 103 | |
| d1a(min) | 105 | |
| Da(max) | 138.5 | |
| Da(min) | 134 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.37 | |
