N1018-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：90 mm，外径：140 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1018-TP-SP属于超高精密类圆柱滚子轴承中的N型结构。其基本设计参数为内径90毫米、外径140毫米，厚度24毫米，换算为英制尺寸约为内径3.543英寸、外径5.512英寸、厚度0.945英寸。该型号采用无挡边滚道与可分离式设计，内圈可与滚子及保持架组件分别安装，便于维护与调整。这类结构通常允许轴与轴承座之间发生有限的轴向位移，有助于缓解因热膨胀引起的尺寸变化。
在材料与工艺方面，该轴承运用高品质钢材并通过特殊热处理工艺提升耐磨性。滚子经过精密修形以减少边缘应力，保持架多采用轻量化设计以降低高速运转时的惯性力。这些特性使其适用于中等转速、承受径向负荷的工况，常见于机床主轴、工业齿轮箱及传动系统等场景。由于采用超高精度制造标准，该型号在旋转精度和运行平稳性方面具有一定优势，能够满足精密机械设备的运行需求。
N
1
0
1
8
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
18：内径：90 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
18：
内径：90 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

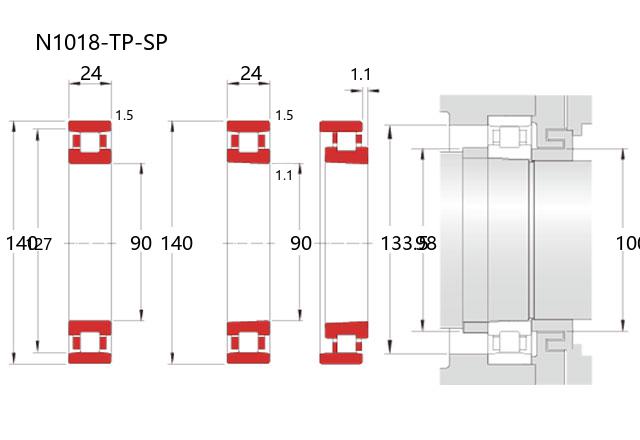

| 公称型号 | ||
| 单列N型 | 直孔型 | N1018-TP-SP |
| 单列N型 | 锥孔型 | N1018-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 90 |
| 外径 | D | 140 |
| 宽度 | B | 24 |
| r(min) | 1.5 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 127 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 101 |
| 基本额定静载荷 | Cor | 114 |
| 限制速度(rpm) | ||
| 脂润滑 | 12500 | |
| 油润滑 | 14700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 98 | |
| d1a(min) | 100 | |
| Da(max) | 133.5 | |
| Da(min) | 129 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.27 | |
