N1017-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：85 mm，外径：130 mm，厚度：22 mm。
价格区间：￥2290.87 - ￥8941.98【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1017-K-TP-SP是一款N型圆柱滚子轴承，归类于超高精密轴承领域。其基本尺寸为内径85毫米、外径130毫米、厚度22毫米，折算为英制单位约内径3.346英寸、外径5.118英寸、厚度0.866英寸。此类轴承采用无挡边设计，允许轴与轴承座之间在一定范围内产生轴向位移，适用于存在热膨胀或安装误差的工况。
该型号的保持架结构经过优化，配合高精度滚子与滚道，可有效控制运转时的振动与噪声。在径向负荷承载方面表现出较好性能，但需注意其不适用于以轴向负荷为主的场景。选型时需综合考虑工况的转速范围、润滑条件及环境洁净度要求，此类轴承常见于工业传动系统、精密机床主轴等对旋转精度要求较高的设备中。
由于采用特殊热处理工艺及超精加工技术，该型号在长时间运行中能维持相对稳定的径向游隙。实际应用中建议配合适当的润滑方案与密封措施，以延长使用寿命并保持性能稳定性。
N
1
0
1
7
-
K
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
17：内径：85 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
17：
内径：85 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

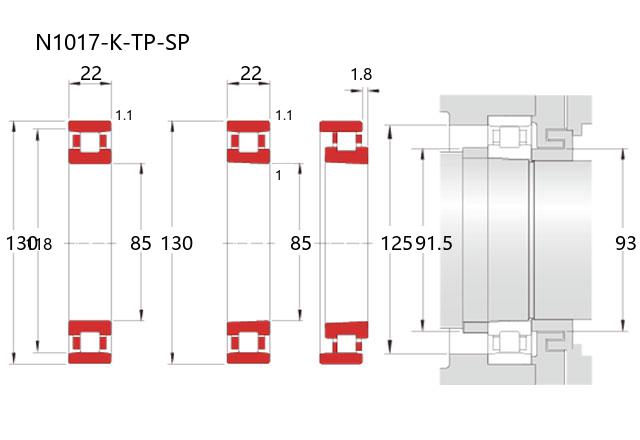

| 公称型号 | ||
| 单列N型 | 直孔型 | N1017-TP-SP |
| 单列N型 | 锥孔型 | N1017-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 118 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 65 |
| 基本额定静载荷 | Cor | 86 |
| 限制速度(rpm) | ||
| 脂润滑 | 8800 | |
| 油润滑 | 13000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| da(min) | 91.5 | |
| d1a(min) | 93 | |
| Da(max) | 125 | |
| Da(min) | 120 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 0.933 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1017RSKR轴承 精密圆柱滚子轴承 |
NSK | 85.00 X 130.00 X 22.00 | 华东 | 日本 | 6 | 3161.4 | ￥2290.87 | |
| NSK N1017RXKR轴承 精密圆柱滚子轴承 |
NSK | 85.00 X 130.00 X 22.00 | 华东 | 日本 | 1 | 8941.98 | ￥7514.27 | |
