N1016-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：80 mm，外径：125 mm，厚度：22 mm。
价格区间：￥1775.03 - ￥2903.15【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1016-TP-SP属于超高精密圆柱滚子轴承系列中的N型结构，其设计适用于需要高旋转精度和刚性支撑的工业场景。该型号的基本尺寸为内径80毫米、外径125毫米、厚度22毫米，在尺寸规格上可适配标准安装需求。
该轴承采用圆柱滚子与保持架组件，滚道经优化设计，有助于减少运转时的摩擦热量，同时具备较好的径向负荷承载能力。此类结构多用于中高速工况，例如机床主轴、测试设备或精密传动系统。由于采用分离式设计，安装和维护相对便捷。
在材料与工艺方面，轴承组件通常经过热处理和表面精加工，以提升耐久性和尺寸稳定性。配合适当的润滑条件，可在较长周期内维持性能表现。需要注意的是，实际应用中需结合具体工况条件进行选型验证，并遵循规范安装流程以确保运行效果。此类轴承适用于对旋转精度有较高要求的机械领域。
N
1
0
1
6
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
16：内径：80 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
16：
内径：80 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

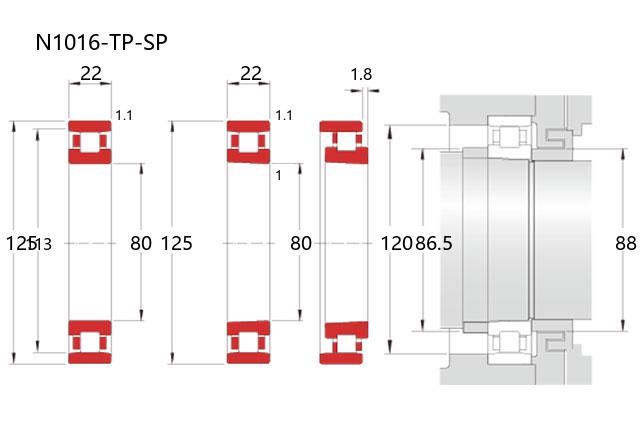

| 公称型号 | ||
| 单列N型 | 直孔型 | N1016-TP-SP |
| 锥孔型 | N1016-K-TP-SP | |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 125 |
| 宽度 | B | 22 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 1 | |
| Ew(Ref.) | 113 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 61.5 |
| 基本额定静载荷 | Cor | 78.5 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 9200 |
| 油润滑 | 14000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.8 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 86.5 |
| d1a(min) | 88 | |
| Da(max) | 120 | |
| Da(min) | 115 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| CC9(max) | 20 | |
| CC0(min) | 15 | |
| CC0(max) | 30 | |
| CC1(min) | 20 | |
| CC1(max) | 40 | |
| 直孔型 | CC1(min) | 10 |
| CC1(max) | 25 | |
| 重量(kg) | ||
| 参考 | 0.872 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1016RS轴承 精密圆柱滚子轴承 |
NSK | 80.00 X 125.00 X 22.00 | 华东 | 日本 | 1 | 2023.53 | ￥1775.03 | |
| SKF N 1016 PHA/SP轴承 精密圆柱滚子轴承 |
SKF | 80 X 125 X 22 | 华东 | 欧洲 | 19 | 2296.73 | ￥1852.2 | |
| NSK N1016RS轴承 精密圆柱滚子轴承 |
NSK | 80.00 X 125.00 X 22.00 | 华东 | 日本 | 9 | 2903.15 | ￥2103.73 | |
| NSK N1016RS轴承 精密圆柱滚子轴承 |
NSK | 80.00 X 125.00 X 22.00 | 华东 | 日本 | 10 | 2416.16 | ￥1964.36 |
