N1016-T-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：80 mm，外径：125 mm，厚度：22 mm。
价格区间：￥2153.7 - ￥2613.14【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1016-T-SP型轴承属于超高精密圆柱滚子轴承系列，其结构为N型设计，采用单列圆柱滚子且外圈无挡边。这种结构使该轴承具备轴向位移适应能力，适用于存在轴与座孔相对热膨胀的工况。该型号内圈带有两个固定挡边，可引导滚子保持稳定运动轨迹。
该轴承基本尺寸为内径80毫米、外径125毫米、厚度22毫米（对应英制尺寸约为3.1496英寸×4.9213英寸×0.8661英寸）。采用T-SP后缀标识，表明其制造精度达到精密级标准，滚动体与滚道经过特殊修形处理，有助于降低运转噪声和振动值。
在应用特性方面，该型号适用于需要高旋转精度的机床主轴、测量仪器主轴等场景。由于采用开放式无挡边设计，允许轴与轴承座之间实现轴向自由位移，较适合作为非定位端轴承使用。其径向承载能力相对较强，但不宜承受纯轴向载荷。选型时需配合保持架特性及润滑条件综合考量，以满足不同机械系统的精度保持需求。
N
1
0
1
6
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
16：内径：80 mm
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
16：
内径：80 mm
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

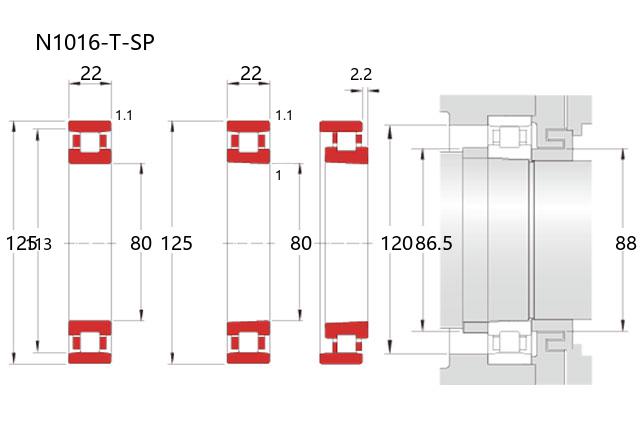

| 公称型号 | ||
| 单列N型 | 直孔型 | N1016-T-SP |
| 单列N型 | 锥孔型 | N1016-K-T-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 125 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 113 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 73 |
| 基本额定静载荷 | Cor | 82 |
| 限制速度(rpm) | ||
| 脂润滑 | 7900 | |
| 油润滑 | 12700 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.2 |
| 安装尺寸(mm) | ||
| da(min) | 86.5 | |
| d1a(min) | 88 | |
| Da(max) | 120 | |
| Da(min) | 115 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.957 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1016B轴承 精密圆柱滚子轴承 |
NSK | 80.00 X 125.00 X 22.00 | 华东 | 日本 | 3 | 2613.14 | ￥2159.62 | |
| NSK N1016B轴承 精密圆柱滚子轴承 |
NSK | 80.00 X 125.00 X 22.00 | 华东 | 日本 | 1 | 2412.14 | ￥2153.7 | |
