N1014-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1014-K-M-SP型轴承属于超高精密圆柱滚子轴承中的N型系列产品，其结构设计采用外圈无挡边、内圈两侧带固定挡边的形式，适用于承受较高的径向载荷和有限的轴向位移。该型号内径为70毫米，外径110毫米，厚度20毫米，尺寸规格符合典型工业应用场景对紧凑型精密轴承的需求。
此类轴承通常选用高品质渗碳钢作为原材料，并经过特殊热处理工艺强化滚道表面硬度。核心制造环节包含尺寸分组选配、滚动体对数曲线修形等精密加工技术，有助于降低运转时的振动噪音。保持架多采用铜合金或聚合物复合材料，在高速工况下可提供稳定的引导作用。
该系列产品常见于机床主轴、航空航天齿轮箱及测量仪器等对旋转精度要求较高的领域。其内部游隙参数经过优化设计，在复杂工况下仍可维持稳定的预紧力状态。用户在实际应用中需配合适当的润滑方案与密封结构，以延长轴承在严苛环境下的使用寿命。
N
1
0
1
4
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
14：内径：70 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
14：
内径：70 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1014-M-SP |
| 单列N型 | 锥孔型 | N1014-K-M-SP |

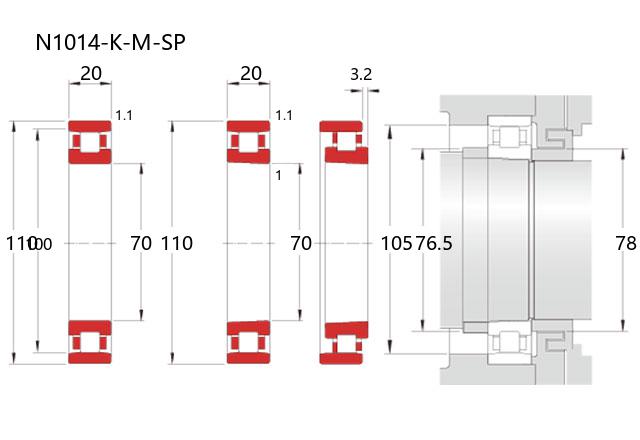

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 100 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 57.5 |
| 基本额定静载荷 | Cor | 63 |
| 限制速度(rpm) | ||
| 脂润滑 | 9000 | |
| 油润滑 | 15000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.2 |
| 安装尺寸(mm) | ||
| da(min) | 76.5 | |
| d1a(min) | 78 | |
| Da(max) | 105 | |
| Da(min) | 101 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.668 | |
