N1011-M-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：55 mm，外径：90 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1011-M-SP型号轴承属于超高精密圆柱滚子轴承系列，其结构形式为N型设计，具备外圈双挡边和内圈无挡边的典型特征。该轴承的基本尺寸为内径55毫米、外径90毫米以及厚度18毫米，对应英制尺寸分别约等于2.165英寸、3.543英寸和0.709英寸。
在特性方面，此类轴承采用优化设计的滚子与滚道配合，能够有效降低运转时的摩擦阻力，同时通过特殊热处理工艺和材料选择提升了部件的尺寸稳定性。由于采用可分离式结构，这类轴承在安装和维护过程中具有较好的便利性。其径向游隙经过精密调整，有助于在高速运转条件下保持平稳的工作状态。
该型号轴承通常适用于对旋转精度要求较高的设备领域，例如精密机床主轴、测量仪器主轴等场景。在适当工况下，这类轴承能够较好地平衡负荷容量与运转精度之间的关系。需要注意的是，实际应用中需根据具体工作条件配合合适的润滑方案和安装工艺，以发挥其性能特点。
N
1
0
1
1
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
11：内径：55 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
11：
内径：55 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

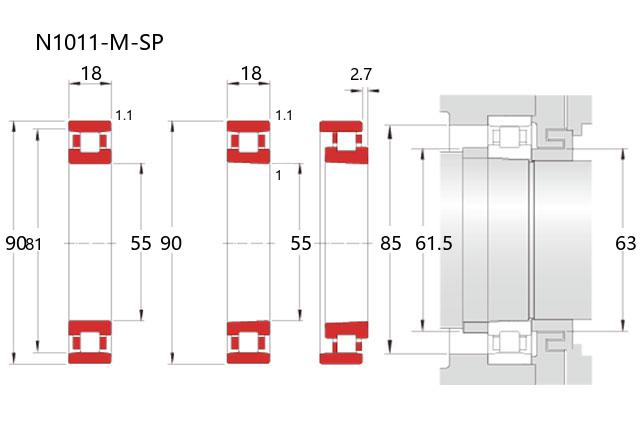

| 公称型号 | ||
| 单列N型 | 直孔型 | N1011-M-SP |
| 锥孔型 | N1011-K-M-SP | |
| 主要尺寸(mm) | ||
| 内径 | d | 55 |
| 外径 | D | 90 |
| 宽度 | B | 18 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 1 | |
| Ew(Ref.) | 81 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 43.5 |
| 基本额定静载荷 | Cor | 44 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 12000 |
| 油润滑 | 18000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.7 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 61.5 |
| d1a(min) | 63 | |
| Da(max) | 85 | |
| Da(min) | 82 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| CC9(max) | 15 | |
| CC0(min) | 10 | |
| CC0(max) | 20 | |
| CC1(min) | 15 | |
| CC1(max) | 35 | |
| 直孔型 | CC1(min) | 5 |
| CC1(max) | 20 | |
| 重量(kg) | ||
| 参考 | 0.425 | |
