N1009-K-T-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥1028 - ￥1823.57【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1009-K-T-SP属于超高精密类轴承中的N型圆柱滚子轴承，其结构设计特点为不带挡边外圈和带双挡边的内圈。该轴承的内径、外径和厚度基本尺寸分别为45毫米、75毫米与16毫米，这些参数使其适用于对空间布局有一定限制的场合。
在性能方面，该型号轴承通常具备较高的旋转精度和刚性，同时因采用圆柱滚子作为滚动体，能够承受相对较高的径向负荷。其结构设计允许在轴与轴承座之间产生有限的轴向位移，因此适用于存在热膨胀或安装误差的工况环境。此外，该型号常采用特殊保持架与高纯度材料制造，有助于降低运转噪声并提升稳定性，适合应用于对动态性能要求较高的设备中。
由于属于精密级产品，该轴承多用于机床主轴、电机或各类传动系统的支承部位，能够为设备提供平稳且持久的运行支持。用户在实际选型时需结合具体工况条件进行综合评估，以确保其性能得到充分发挥。
N
1
0
0
9
-
K
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
09：内径：45 mm
-K：锥孔，锥度 1:12
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
09：
内径：45 mm
-K：
锥孔，锥度 1:12
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1009-T-SP |
| 锥孔型 | N1009-K-T-SP | |

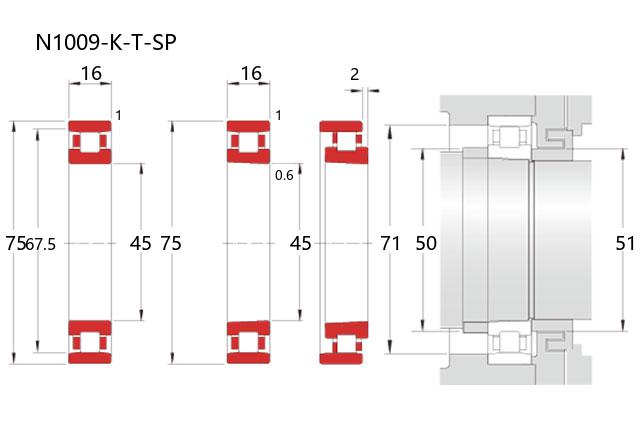

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 宽度 | B | 16 |
| 高可实测 | r(min) | 1 |
| r1(min) | 0.6 | |
| Ew(Ref.) | 67.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 37.5 |
| 基本额定静载荷 | Cor | 35.5 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 14000 |
| 油润滑 | 22000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 50 |
| d1a(min) | 51 | |
| Da(max) | 71 | |
| Da(min) | 68 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| CC9(max) | 15 | |
| CC0(min) | 10 | |
| CC0(max) | 20 | |
| CC1(min) | 15 | |
| CC1(max) | 30 | |
| 直孔型 | CC1(min) | 5 |
| CC1(max) | 18 | |
| 重量(kg) | ||
| 参考 | 0.279 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |

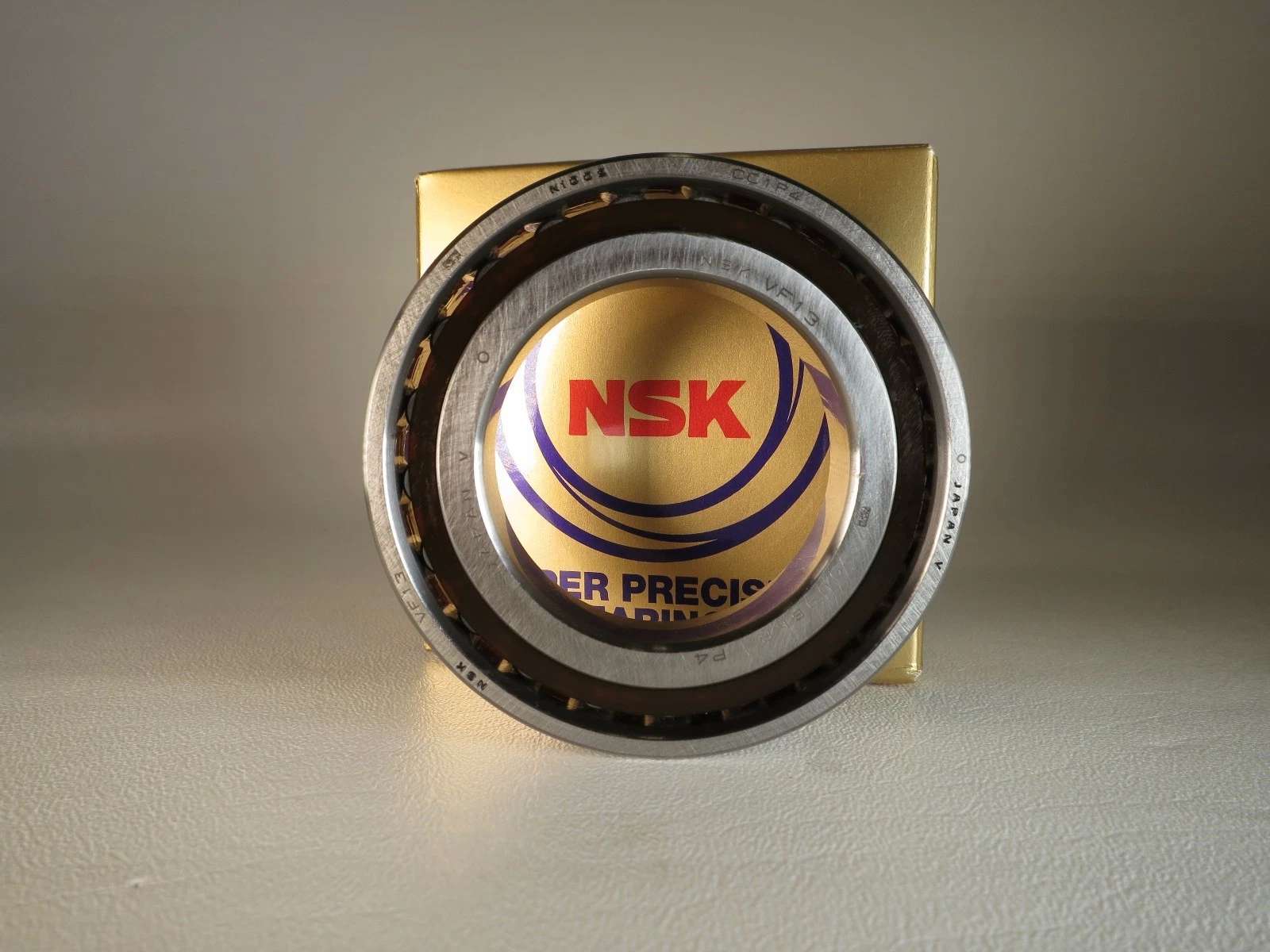

| NSK N1009BKR轴承 精密圆柱滚子轴承 |
NSK | 45.00 X 75.00 X 16.00 | 华东 | 日本 | 11 | 1443.84 | ￥1234.05 | |
| FAG N1009-D-K-TVP-SP-XL轴承 精密圆柱滚子轴承 |
FAG | 45 X 75 X 16 | 华东 | 8 | 1611.41 | ￥1389.15 | ||
| NSK N1009BKR轴承 精密圆柱滚子轴承 |
NSK | 45.00 X 75.00 X 16.00 | 华东 | 日本 | 15 | 1202.76 | ￥1028 | |
| FAG N1009-D-K-TVP-SP-XL#E轴承 精密圆柱滚子轴承 |
FAG | 45 X 75 X 16 | 华东 | 原品牌制 | 35 | 1823.57 | ￥1494.73 |
