N1006-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：30 mm，外径：55 mm，厚度：13 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1006-K-TP-SP属于超高精密圆柱滚子轴承系列，其内径为30毫米，外径55毫米，厚度13毫米，尺寸设计紧凑，适用于对空间有严格限制的场合。该轴承采用N型结构，无挡边设计，赋予其优良的径向承载能力，同时允许在轴与座孔之间进行轴向位移补偿，适应热膨胀或安装误差带来的尺寸变化。
通过优化滚子和滚道几何形状，该型号在高速运转条件下能够保持稳定的旋转精度，降低振动和噪音。K表示圆锥孔设计，便于通过紧定套实现更便捷的安装与调整，而TP-SP后缀则指向了特殊的热处理工艺与精度等级，确保了材料性能的稳定性和长寿命。
此类轴承多用于机床主轴、工业齿轮箱及精密传动系统等对动态性能要求较高的设备中。选型时需综合考虑载荷分布、润滑条件及环境因素，以实现最佳匹配效果。
N
1
0
0
6
-
K
-
T
P
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
06：内径：30 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
06：
内径：30 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1006-TP-SP |
| 单列N型 | 锥孔型 | N1006-K-TP-SP |

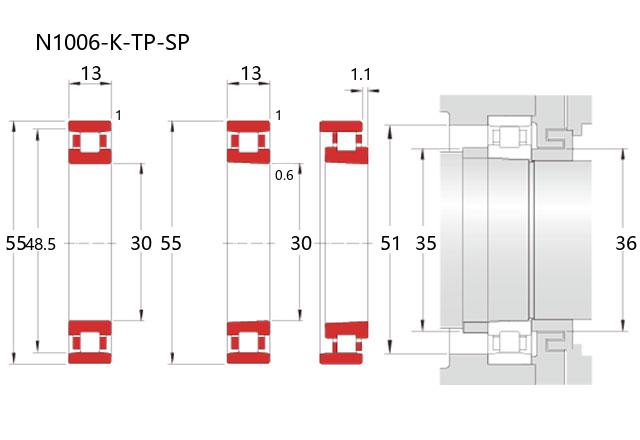

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 55 |
| 宽度 | B | 13 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 48.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.7 |
| 基本额定静载荷 | Cor | 19.6 |
| 限制速度(rpm) | ||
| 脂润滑 | 34000 | |
| 油润滑 | 38000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 35 | |
| d1a(min) | 36 | |
| Da(max) | 51 | |
| Da(min) | 49 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 10 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 10 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.135 | |
