HCN1021-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：105 mm，外径：160 mm，厚度：26 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1021-K-TP-SP属于超高精密轴承中的N型圆柱滚子轴承系列。该型号内径为105毫米，外径160毫米，厚度26毫米，尺寸设计兼顾结构紧凑性与承载需求。采用无挡边外圈和带保持架的圆柱滚子结构，允许轴与轴承座之间发生有限的轴向位移，适用于存在热膨胀的工况场景。
作为精密级轴承，其滚动体与滚道经过优化研磨，具有较低的旋转振动和运行噪声。特殊的热处理工艺和材质选择使产品在高速旋转条件下仍能维持稳定的径向游隙。保持架设计降低了滚动体间的摩擦损耗，有助于提升极限转速表现。此类轴承多用于机床主轴、精密转台、测量仪器等对旋转精度和刚性要求较高的工业设备。
选型时需注意配合面的加工精度与安装方式，不恰当的预紧力可能影响轴承实际性能。在正常润滑和工况条件下，该型号能发挥良好的抗疲劳性能，但实际寿命仍取决于具体使用环境与维护状况。
H
C
N
1
0
2
1
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
21：内径：105 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
21：
内径：105 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

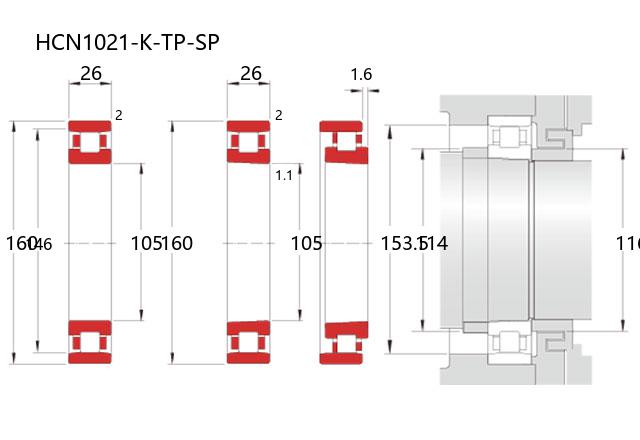

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1021-TP-SP |
| 单列N型 | 锥孔型 | HCN1021-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 宽度 | B | 26 |
| r(min) | 2 | |
| r1(min) | 1.1 | |
| Ew(Ref.) | 146 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 129 |
| 基本额定静载荷 | Cor | 155 |
| 限制速度(rpm) | ||
| 脂润滑 | 11900 | |
| 油润滑 | 14100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.6 |
| 安装尺寸(mm) | ||
| da(min) | 114 | |
| d1a(min) | 116 | |
| Da(max) | 153.5 | |
| Da(min) | 148 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 50 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.79 | |
