HCN1020-TP-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1020-TP-SP属于超高精密圆柱滚子轴承中的N型结构。其基本尺寸设计为内径100毫米、外径150毫米、厚度24毫米，整体结构紧凑，适用于对空间布局有严格要求的精密设备。该轴承采用无挡边滚道设计，允许轴与轴承座之间产生有限的轴向位移，能够有效适应一定的热膨胀或安装误差。
在制造工艺方面，该型号的滚子和滚道通常经过超精加工，有助于降低运转时的振动和噪声水平。选材上常采用高品质渗碳钢，并通过特殊热处理工艺提升材料表面的耐磨性与疲劳寿命。此类轴承在高速旋转工况下能保持较低的温升，同时具备较好的径向负荷承载能力。
典型应用领域包括高精度机床主轴、工业机器人关节模组及部分专业测量仪器。在安装时需注意保持相邻部件的同轴度，并配合适当的润滑方案以优化长期运行稳定性。其性能表现会受到配合公差、工作环境及维护周期等多种因素的影响，实际选用前建议结合具体工况进行综合评估。
H
C
N
1
0
2
0
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
20：内径：100 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
20：
内径：100 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

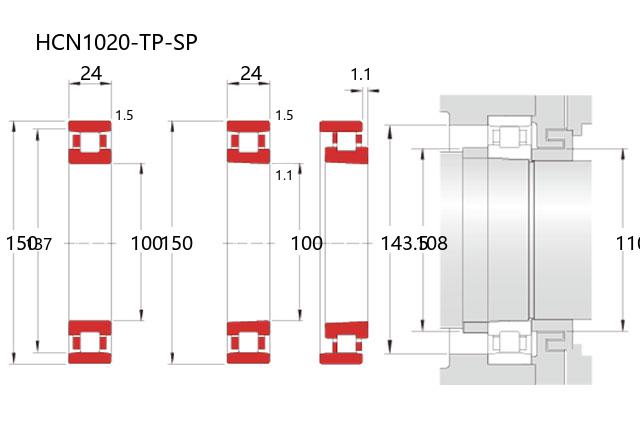

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1020-TP-SP |
| 锥孔型 | HCN1020-K-TP-SP | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 宽度 | B | 24 |
| 高可实测 | r(min) | 1.5 |
| r1(min) | 1.1 | |
| Ew(Ref.) | 137 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 107 |
| 基本额定静载荷 | Cor | 126 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 12800 |
| 油润滑 | 15100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 108 |
| d1a(min) | 110 | |
| Da(max) | 143.5 | |
| Da(min) | 139 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| CC9(max) | 25 | |
| CC0(min) | 20 | |
| CC0(max) | 35 | |
| CC1(min) | 25 | |
| CC1(max) | 45 | |
| 直孔型 | CC1(min) | 10 |
| CC1(max) | 30 | |
| 重量(kg) | ||
| 参考 | 1.46 | |
