HCN1015-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1015-TP-SP是一款N型圆柱滚子轴承，属于精密圆柱滚子轴承中的超高精度类别。其基本尺寸为内径75毫米、外径115毫米、厚度20毫米，采用开放式结构设计，便于安装与维护。
该型号采用优质钢材制造，经过特殊热处理与精密磨削工艺，具备较高的尺寸稳定性与旋转精度。滚动体与滚道之间的优化配合能够有效分散径向载荷，同时保持较低的摩擦系数，适用于中等转速工况。此类轴承在运行过程中表现出良好的抗疲劳性能，有助于延长设备使用寿命。
N型结构设计使其不具备挡边约束，允许轴与轴承座之间产生有限的轴向位移，适用于存在热膨胀或安装误差的场合。典型应用领域包括机床主轴、印刷设备传动模块及测量仪器旋转部件等。
通过对润滑条件与工作环境的合理适配，该轴承能在多种工业场景中发挥稳定性能。其设计特点兼顾了精度需求与工况适应性，为精密机械传动系统提供了可靠支撑方案。
H
C
N
1
0
1
5
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
15：内径：75 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
15：
内径：75 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

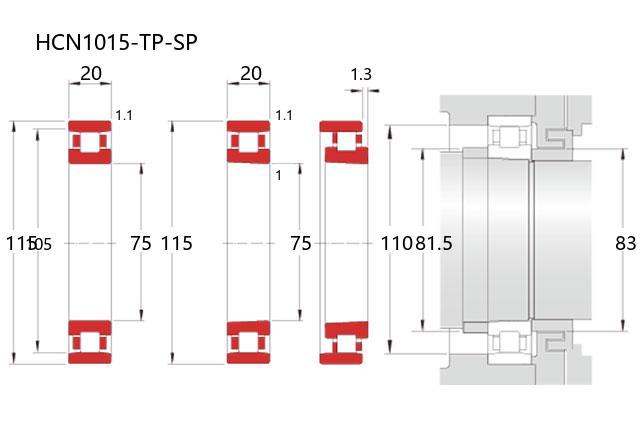

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1015-TP-SP |
| 单列N型 | 锥孔型 | HCN1015-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 105 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 49.5 |
| 基本额定静载荷 | Cor | 63 |
| 限制速度(rpm) | ||
| 脂润滑 | 14000 | |
| 油润滑 | 19000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 81.5 | |
| d1a(min) | 83 | |
| Da(max) | 110 | |
| Da(min) | 106 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.645 | |
