HCN1015-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1015-K-TP-SP是一款超高精密类圆柱滚子轴承，属于N型结构设计。该型号内径尺寸为75毫米，外径为115毫米，厚度为20毫米。此类轴承通常采用无挡边外圈和带双挡边的内圈结构，能够有效适应径向载荷工况，同时允许轴与轴承座之间产生有限的轴向位移。
在制造工艺方面，该轴承通过选用高品质钢材并实施严格的热处理流程，使滚子和滚道具备较高的尺寸稳定性及表面光洁度。附加的TP后缀通常表明产品经过特殊热处理，有助于提升耐磨性能与疲劳寿命。而SP级精度则反映出其在尺寸公差与旋转精度方面达到较高标准，适合对运动平稳性有严格要求的应用场景。
这类轴承常见于机床主轴、精密齿轮箱以及测量仪器等设备中，其结构特点使其在高速运转条件下仍能维持较低温升和振动水平。设计人员可根据实际工况中的载荷分布、润滑条件及安装空间等因素，评估其适用性。需要注意的是，实际性能表现会受到配合零件精度、安装方式以及工作环境等多方面因素的影响。
H
C
N
1
0
1
5
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
15：内径：75 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
15：
内径：75 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

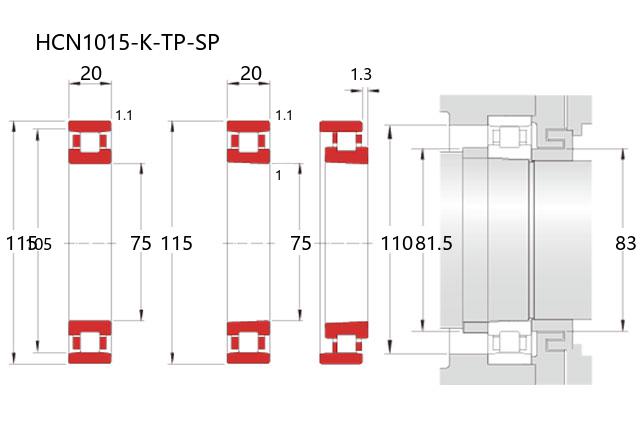

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1015-TP-SP |
| 单列N型 | 锥孔型 | HCN1015-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 宽度 | B | 20 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 105 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 49.5 |
| 基本额定静载荷 | Cor | 63 |
| 限制速度(rpm) | ||
| 脂润滑 | 14000 | |
| 油润滑 | 19000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.3 |
| 安装尺寸(mm) | ||
| da(min) | 81.5 | |
| d1a(min) | 83 | |
| Da(max) | 110 | |
| Da(min) | 106 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 20 |
| 锥孔型 | CC0(min) | 15 |
| 锥孔型 | CC0(max) | 30 |
| 锥孔型 | CC1(min) | 20 |
| 锥孔型 | CC1(max) | 40 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 25 |
| 重量(kg) | ||
| 参考 | 0.645 | |
