HCN1007-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：35 mm，外径：62 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1007-TP-SP属于超高精密圆柱滚子轴承系列中N型结构，内圈两侧带挡边，外圈无挡边，适用于轴与外壳之间相对轴向位移的工况。其基本尺寸为内径35毫米、外径62毫米、厚度14毫米，折合英制尺寸约为内径1.378英寸、外径2.441英寸、厚度0.551英寸。
该型号采用高纯净度钢材与精密加工工艺，滚子与滚道经优化设计，可有效控制运转时的振动与噪声水平。N型结构使其具备较高的径向载荷承载能力，同时允许轴在热膨胀条件下产生一定的轴向位移。此类轴承通常应用于工作环境稳定、要求低摩擦与高旋转精度的设备中，如精密机床主轴、测试仪器或高转速传动模块。
由于采用特殊热处理工艺与表面处理技术，其抗疲劳性能和耐磨性得到提升。在适当润滑与安装条件下，这类轴承可兼顾运转精度与使用寿命，适用于中高速旋转场景。用户需根据实际工况配合合适的游隙与润滑方案，以发挥其性能特点。
H
C
N
1
0
0
7
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
07：内径：35 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
07：
内径：35 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

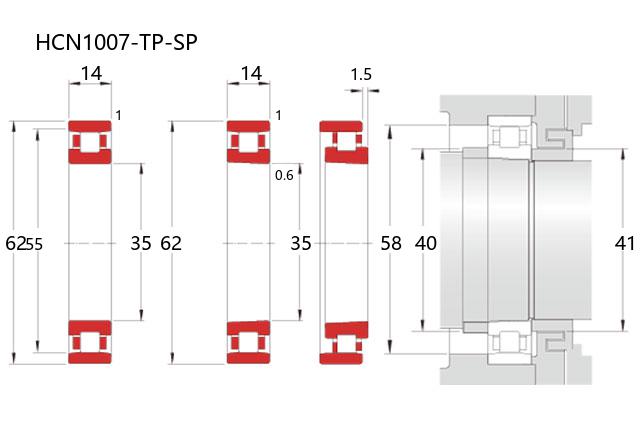

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1007-TP-SP |
| 单列N型 | 锥孔型 | HCN1007-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 35 |
| 外径 | D | 62 |
| 宽度 | B | 14 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 55 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 26 |
| 基本额定静载荷 | Cor | 23.2 |
| 限制速度(rpm) | ||
| 脂润滑 | 32500 | |
| 油润滑 | 38500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.5 |
| 安装尺寸(mm) | ||
| da(min) | 40 | |
| d1a(min) | 41 | |
| Da(max) | 58 | |
| Da(min) | 56 | |
| ra(max) | 0.5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 12 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 12 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.172 | |
