产品分类

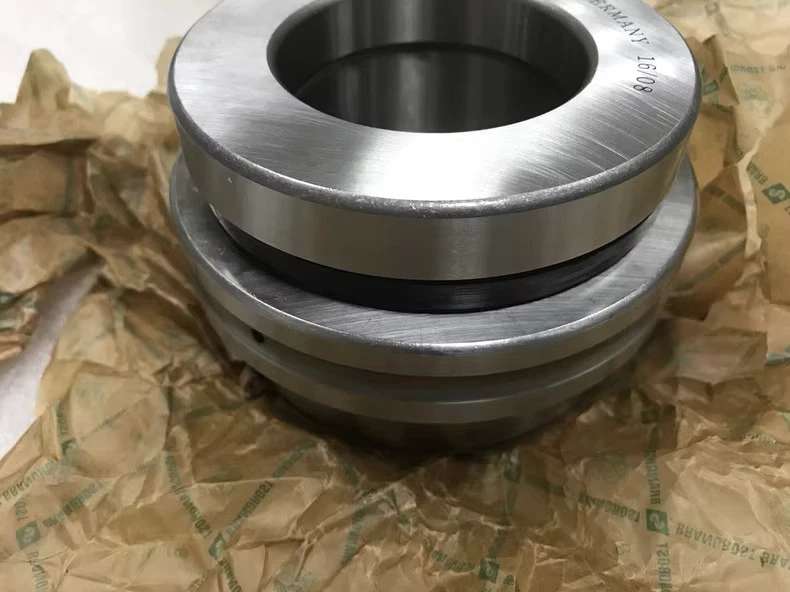

ZARN65125-L轴承
更新日期：
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：65 mm，外径：125 mm，厚度：103 mm。
价格区间：￥9775.5 - ￥13977.87【详情】
前缀列表：【ZARN：丝杠用滚针与推力圆柱滚子组合轴承】后缀列表：【-L：加长阶梯式轴圈】
ZARN65125-L属于超高精密轴承类别下的精密丝杠轴承，具体为ZARN组合丝杠轴承系列。该型号轴承具有紧凑的结构设计，内径为65毫米，外径为125毫米，厚度为103毫米，适用于多种高精度机械传动应用场景。
ZARN组合丝杠轴承通常采用角接触球轴承与推力滚子轴承的组合形式，从而能够同时承受径向和轴向载荷，具备较高的刚性和运行稳定性。其内部几何结构和材料选择有助于降低摩擦损耗，适应高速运转条件，同时保持较低的噪音水平。
在应用方面，这类轴承常见于数控机床、精密测量设备及自动化装置中的丝杠传动系统，为直线运动提供可靠的支撑与导向功能。其设计特点有助于延长设备使用寿命，并在复杂工况下维持精度一致性。安装时需注意配合公差与润滑条件，以确保性能充分发挥。该型号的尺寸参数为设备选型提供了灵活性，适用于中等负荷与高精度要求的工程环境。
Z
A
R
N
6
5
1
2
5
-
L
ZARN：丝杠用滚针与推力圆柱滚子组合轴承
65：内径代号，内径：65 mm
125：外径代号，外径：125 mm
-L：加长阶梯式轴圈
ZARN：
丝杠用滚针与推力圆柱滚子组合轴承
65：
内径代号，内径：65 mm
125：
外径代号，外径：125 mm
-L：
加长阶梯式轴圈
| 精密丝杠轴承 | ||
| ZARN系列 | 双向 | ZARN65125-L |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 125 |
| 总高 | H | 103 |
| 外圈宽 | C | 25 |
| 倒角 | r(min) | 0.3 |
| r1(min) | 0.6 | |
| 设计 | ||
| 载荷 | Load | 重载 |
| 定位垫圈 | Washer | 长轴垫圈 |
| 额定载荷(KN) | ||
| 轴向 | Ca | 172 |
| Coa | 500 | |
| 基本额定动载荷 | Cr | 54 |
| 基本额定静载荷 | Cor | 104 |
| 疲劳极限负荷(N) | ||
| 轴向 | Cua | 46000 |
| 径向 | Cur | 14600 |
| 极限速度(rpm) | ||
| 油润滑 | nGo | 2600 |
| 脂润滑 | nG | 900 |
| 轴圈尺寸(mm) | ||
| 外径 | D1 | 110 |
| 宽度 | B | 17.5 |
| 定位垫圈尺寸(mm) | ||
| 定位高度 | H1 | 74.5 |
| 外径 | D2 | 90 |
| D3 | 108 | |
| 宽度 | B1 | 38.5 |
| B2 | 18 | |
| 轴承座腔 | ||
| 轴孔 | Da(max) | 111 |
| 轴肩 | da(min) | 88 |
| 轴承摩擦力矩 | ||
| MR(Nm) | 4 | |
| 惯性力矩 | ||
| Mm(kg·cm2) | 60.1 | |
| 轴向刚度 | ||
| caL(N/μm) | 4800 | |
| 倾斜刚度 | ||
| ckL(Nm/mrad) | 4000 | |
| 轴向跳动 | ||
| Ar(μm) | 1 | |
| 精密锁紧螺母 | ||
| 螺母型号 | ZM(径向用) | ZMA65/105 |
| AM(轴向用) | AM65 | |
| 拧紧力矩 | MA(Nm) | 270 |
| 轴向力 | (N) | 40652 |
| 旋转轴密封 | ||
| Seal | 90×110×12 | |
| 重量 | ||
| m(kg) | 4.6 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| INA ZARN65125-L-TV-A#E轴承 组合丝杠轴承 |
INA | 65 X 125 X 103 | 苏州 | 原品牌制 | 1 | 13977.87 | ￥11093.55 | |
| INA ZARN65125-L-TV-A轴承 组合丝杠轴承 |
INA | 65 X 125 X 103 | 广州 | 10 | 11828.36 | ￥9775.5 |
