7603020-2RS-TVP轴承
类型：【超高精密轴承 - 精密丝杠轴承】

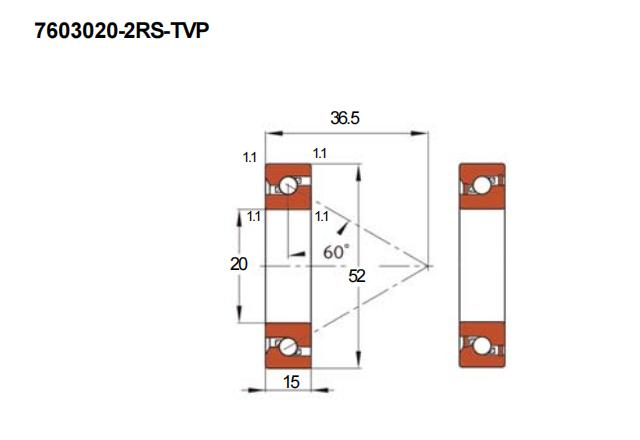

基本尺寸：内径：20 mm，外径：52 mm，厚度：15 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【7603：丝杠用单列推力角接触球轴承7603系列】后缀列表：【-2RS：双面带接触式橡胶密封圈】【-TVP：玻璃纤维增强聚酰胺尼龙66窗式保持架】
7603020-2RS-TVP是一款适用于精密传动场景的丝杠支撑轴承，属于7603系列产品。其基本尺寸为内径20毫米、外径52毫米、厚度15毫米，结构紧凑且具有较高的刚性设计。该轴承在双面接触式密封（2RS）的基础上，结合特定的保持架结构与防尘设计，可适应中高速运转工况，并在润滑脂保留与污染物隔离方面表现稳定。
由于采用了轻量化组件与优化的滚道轮廓，该型号在传动过程中能够控制振动与噪音，有助于维持系统的定位精度。其设计特点使其在需要反复正反转的应用中能保持平稳运行，常见于中小型数控设备、测量仪器等对运动平稳性有较高要求的领域。此类轴承在安装时需注意配合公差与轴向预紧力的调整，以充分发挥其性能特点。日常维护中需定期检查密封状态并根据实际工况补充润滑剂，以延长使用寿命。
7
6
0
3
0
2
0
-
2
R
S
-
T
V
P
7603：丝杠用单列推力角接触球轴承7603系列
020：内径代号，内径：20 mm
-2RS：双面带接触式橡胶密封圈
-TVP：玻璃纤维增强聚酰胺尼龙66窗式保持架
7603：
丝杠用单列推力角接触球轴承7603系列
020：
内径代号，内径：20 mm
-2RS：
双面带接触式橡胶密封圈
-TVP：
玻璃纤维增强聚酰胺尼龙66窗式保持架
| 公称型号 | ||
| 7603系列 | 单向受力 | 7603020-2RS-TVP |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 52 |
| 厚度 | B | 15 |
| 尺寸(mm) | ||
| r(min) | 1.1 | |
| r1(min) | 1.1 | |
| a | 36.5 | |
| 安装尺寸(mm) | ||
| H12 | Da(max) | 43.5 |
| h12 | da(min) | 30.5 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 25.5 |
| 基本额定静载荷 | Cor | 53 |
| 疲劳极限载荷 | ||
| 轴向 | Cua(KN) | 2.36 |
| 极限速度（rpm） | ||
| 脂润滑 | 6200 | |
| 热安全工作转速 | ||
| (nυ) | 4500 | |
| 摩擦扭矩 | ||
| (Nm) | 0.06 | |
| 刚度 | ||
| (N/μm) | 787 | |
| 轴向跳动 | ||
| (μm) | 2 | |
| 精密锁紧螺母 | ||
| 径向用 | ZM20 | |
| 轴向用 | AM20 | |
| 拧紧扭矩 | ||
| （Nm） | 18 | |
| 锁紧螺母轴向力 | ||
| (KN) | 11.6 | |
| 重量(kg) | 0.17 | |
